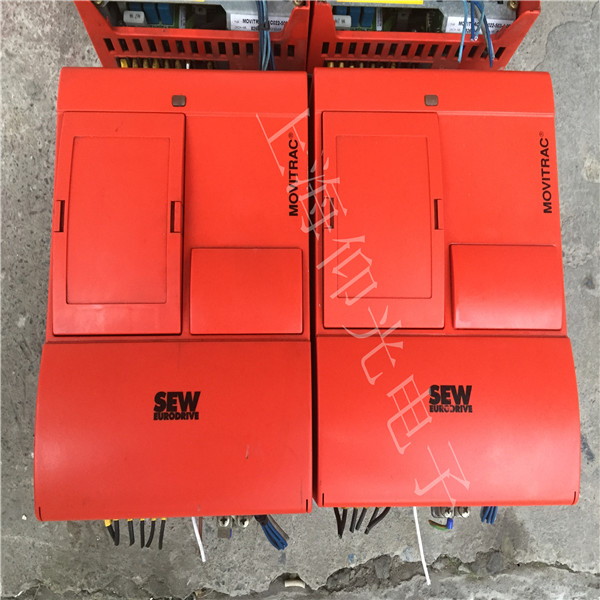

故障代碼

故障名稱

已發變頻器故障原因

01

過電流

1.輸出電路短路；2.電機過大；
3.控制器輸出側故障；

03

接地故障

1.外電路接地；2.在控制器內；
3.在電機內；

07

制動斬波器故障

1.再生功率過大；2.制動電阻電路故障；
3.制動電阻選型過大；4.制動斬波器故障；

08

速度監控故障

1.因為機械過載或電源相故障 （VFC開環控制）；2.編碼器連接錯誤或相序錯誤；

09

初始化故障

1.控制器初始化沒有設定或錯誤

10

IPOS-故障

1.IPOS程序中不正確的指令；
2.不正確的調用；

11

控制器過熱

控制器過熱

12

旋轉變壓器14位

14位計數器溢出

13

控制信號源故障

1.控制信號源無定義；2.控制信號源錯誤定義；

14

編碼器故障

1.編碼器接線錯誤或屏蔽連接錯誤
2.編碼器故障

15

內部24V電源

無內部24V電源

17---24

系統故障

控制器電器元件受到外部干擾

25

EEPROM故障

控制器內EEPROM故障

26

外部故障

出現外部故障信號，二進制輸入
（定義為外部故障）被激活

27

限位開關失靈

1.限位開關電纜；
2.限位開關安裝方向錯誤；

28

總線通訊
中斷

主機和從機之間在規定的時間內
無數據交換

30

緊急時間溢出

1.控制器過載；
2.緊急停機斜率過小；

31

電機TF/TH觸發

1.電機過熱；2.電機TF/TH無連接或連接不正確；3.控制器和TF之間的電纜中斷；4.X10：1和  X10：2的短接線中斷；
5.對于MDS控制器，X14:9和X14:5的短接線中斷；

32

IPOS-故障

違背編程原則

33

轉速設定源故障

設定源無設定或設置錯誤；

35

操作模式故障

操作模式無設定或設置錯誤；

36

選件板故障

1.選件板安裝插槽錯誤；
2.設定源、控制源和操作模式禁止此種選件板；

37

系統看門狗故障

系統軟件故障

38

系統軟件故障

系統故障

39

參考運行故障

1.參考凸輪丟失；2.限位開關連接錯誤；
3.在參考運行時修改參考運行模式

41

選件看門狗故障

系統軟件和選件板通訊故障

42

位置偏置故障

1.編碼器極性連接錯誤；2.加速時間過短；3.位置調節器P-增益過�。�4.速度調節器P-增益過小；5.位置偏差設定值過�。�6.給定轉速大于電機的額定轉速

43

RS-485通訊
中斷

控制器和PC之間通訊中斷

44

系統利用率故障

系統利用率大于125%

45

初始化故障

1.功率單元內的EEPROM沒有正確的設置；
2.選件板沒有正確的連接到系統總線上；

47

系統總線通訊中斷

系統總線之間無數據交換

48

DRS-同步板
硬件故障

1.主編碼器故障. 2.選件板DRS11A故障
