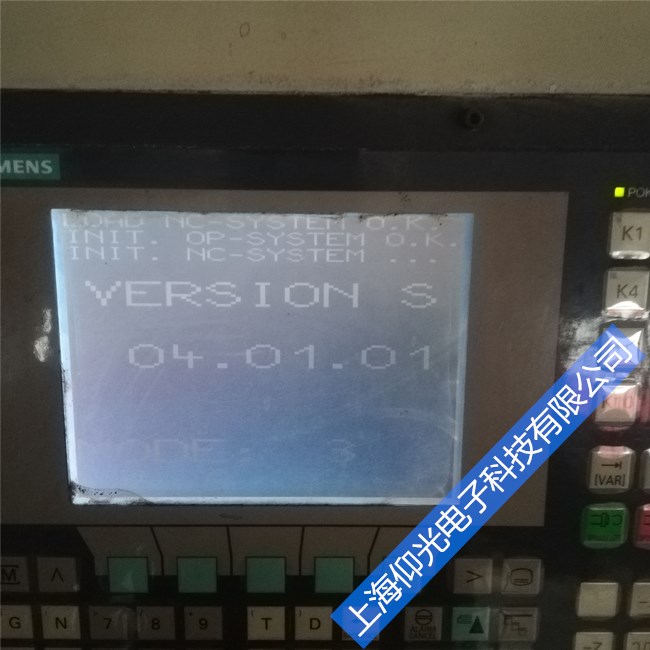

案例西門子840D數控系統本身性能穩定，故障率極低。配置西門子840D系統的數控設備調試和維修實踐中，大部分故障源于設備的安裝調試和使用出現的問題，以下列舉幾個不同類型的維修實例以供參考。
例1一臺840D系統的TH5840加工中心，在調試出現NCU報警，PS和PF紅燈亮，報警是“12460通道%1程序段%2超出%3的符號最大數目”和“15175通道%1程序段%2程序%3接口不能建立”，并且出現頻次沒有規律。查閱診斷手冊，提示報警來自“用于循環程序定義擴展的內存不足（PROC-指令）”。經修改并刪除新的加工程序，報警未能消除，調整程序數目等相關機床參數故障依舊，基本排除是程序內存本身的原因。根據報警出現的頻次，且IM361接口模塊的SF燈亮，懷疑故障和信號干擾有關，經檢查IM361連接電纜，發現電纜屏蔽不良，重新做IM361的連接電纜屏蔽層，報警消除。

SINUMERIK840D的數控單元被稱為NCU（Numenrical Controlunit）單元：中央控制單元,負責NC所有的功能,機床的邏輯控制,還有和MMC的通訊 它由一個COM CPU板. 一個PLC CPU板和一個DRIVE板組成.

根據選用硬件如CPU芯片等和功能配置的不同，NCU分為NCU561.2,NCU571.2,

NCU572.2,NCU573.2(12軸)，NCU573.2(31軸)等若干種，同樣，NCU單元中也集成SINUMERIK840D數控CPU和SIMATIC PLC CPU芯片，包括相應的數控軟件和PLC控制軟件，并且?guī)в?/span>MPI或Profibus借口，RS232借口，手輪及測量接口，PCMCIA卡插槽等，所不同的是NCU單元很薄，所有的驅動模塊均排列在其右側。

一臺840D系統的TK42200龍門數控鏜銑床，主軸低速運行正常，實際轉速和指令轉速匹配，在大于1000r/min，實際轉速只有700r/min左右，并且指令轉速增加而實際轉速也基本不變化；更換主軸伺服放大器，故障仍然出現，檢查電纜的連接也正常；因工件的加工方式為齒狀排刀在鋼件上開槽，沖擊較大，故懷疑是電機編碼器經長期沖擊造成損壞，經更換電機編碼器后，故障消除，機床恢復正常。
綜上所述，充分掌握信息、仔細分析對機床調試維修非常重要。系統自診斷功能越強大，給調試維修提供的幫助和參考也越大，但不能完全受其束縛，有很多的故障和報警信息并沒有直接的關聯，應根據現場情況仔細觀察，開闊思路，冷靜思考，提高調試維修效率。西門子數控系統顯示報警代碼2500維修總結/主軸電機編碼器維修報警
