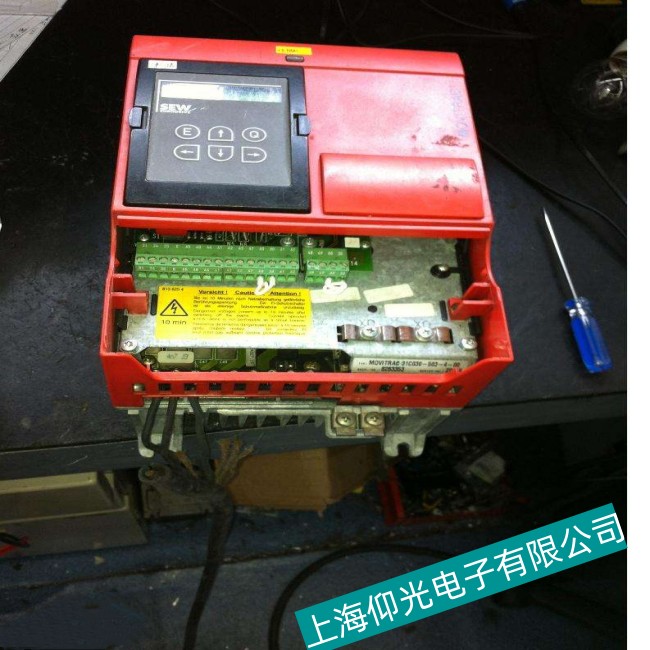

SEW變頻器MCF40A系列過電壓故障維修

過電壓故障原因：

1、一般能引起中間直流回路過電壓的原因主要來自以下兩個方面:

(1) 來自電源輸入側的過電壓

常情況下的電源電壓為380V，允許誤差為-5%～+10%，經三相橋式全波整流后中間直流的峰值為591V，個別情況下電源線電壓達到450V，其峰值電壓也只有636V，并不算很高，一般電源電壓不會使變頻器因過電壓跳閘。電源輸入側的過電壓主要是指電源側的沖擊過電壓，如雷電引起的過電壓、補償電容在合閘或斷開時形成的過電壓等，主要特點是電壓變化率dv/dt和幅值都很大。

(2) 來自負載側的過電壓

主要是指由于某種原因使電動機處于再生發電狀態時，即電機處于實際轉速比變頻頻率決定的同步轉速高的狀態，負載的傳動系統中所儲存的機械能經電動機轉換成電能，通過逆變器的6個續流二極管回饋到變頻器的中間直流回路中。此時的逆變器處于整流狀態，如果變頻器中沒采取消耗這些能量的措施，這些能量將會導致中間直流回路的電容器的電壓上升。達到限值即行跳閘。

2、從變頻器負載側可能引起過電壓的情況及主要原因

從變頻器負載側可能引起過電壓的情況及主要原因如下:

(1) 變頻器減速時間參數設定相對較小及未使用變頻器減速過電壓自處理功能。

當變頻器拖動大慣性負載時，其減速時間設定的比較小，在減速過程中，變頻器輸出頻率下降的速度比較快，而負載慣性比較大，靠本身阻力減速比較慢，使負載拖動電動機的轉速比變頻器輸出的頻率所對應的轉速還要高，電動機處于發電狀態，而變頻器沒有能量處理單元或其作用有限，因而導致變頻器中間直流回路電壓升高，超出保護值，就會出現過電壓跳閘故障。

過電壓故障處理對策：

對于過電壓故障的處理，關鍵一是中間直流回路多余能量如何及時處理;二是如何避免或減少多余能量向中間直流回路饋送，使其過電壓的程度限定在允許的限值之內。下面是主要的對策:

(1) 在電源輸入側增加吸收裝置，減少過電壓因素

對于電源輸入側有沖擊過電壓、雷電引起的過電壓、補償電容在合閘或斷開時形成的過電壓可能發生的情況下，可以采用在輸入側并聯浪涌吸收裝置或串聯電抗器等方法加以解決。

(2) 從變頻器已設定的參數中尋找解決辦法

在變頻器可設定的參數中主要有兩點:

減速時間參數和變頻器減速過電壓自處理功能。在工藝流程中如不限定負載減速時間時，變頻器減速時間參數的設定不要太短，而使得負載動能釋放的太快，該參數的設定要以不引起中間回路過電壓為限，特別要注意負載慣性較大時該參數的設定。如果工藝流程對負載減速時間有限制，而在限定時間內變頻器出現過電壓跳閘現象，就要設定變頻器失速自整定功能或先設定變頻器不過壓情況下可減至的頻率值，暫緩后減速至零，減緩頻率減少的速度。
