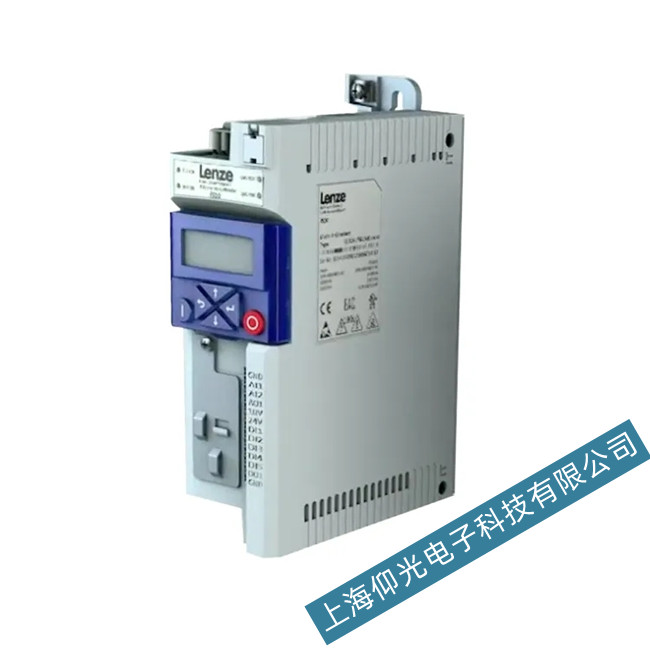

倫茨變頻器8600故障代碼P.OFF維修要點分析

(1)故障P.OFF

變頻器上電顯示P .OFF延時1~2s后顯示0 ,示變頻器處于待機狀態。在應用中若出現變頻器上電后一直顯示P.OFF而不跳0現象,主要原因有輸入電壓過低、輸入電源缺相及變頻器電壓檢測電路故障,處理時應先測量電源三相輸入電壓，R、S、T端子正常電壓為三相380V ,如果輸入電壓低于320V或輸入電源缺相,則應排除外部電源故障。

如果輸入電源正常可判斷為變頻器內部電壓檢測電路或缺相保護故障,對于G1/P1系列90kW及以上機型變頻器,故障原因主要為內部缺相檢測電路異常,缺相檢測電路由兩個單相380V/18.5V變壓器及整流電路構成,故障原因大多為檢測變壓器故障,處理時可測量變壓器的輸出電壓是否正常。

(2) 故障ER08

變頻器出現ER08故障代碼表示變頻器處于欠壓故障狀態。主要原因有輸入電源過低或缺相、變頻器內部電壓檢測電路異常、變頻器主電路異常。通用變頻器電壓輸入范圍在320V~460V ,在實際應用中變頻器滿載運行時，當輸入電壓低于340V時可能會出現欠壓保護,這時應電網輸入電壓或變頻器降額使用;若輸入電壓正常變頻器在運行中出現ER08故障,則可判斷為變頻器內部故障。當主回路中KS器跳開,使限流電阻在變頻器運行時串聯到主回路中,這時若變頻器帶負載運行便會出現ER08故障,這時可排除是否為器損壞或器控制電路異常;若變頻器主回路正常,出現ER08的原因大多為電壓檢測電路故障,一般變頻器的電壓檢測電路為開關電源的一-組輸出,經過取樣、比較電路后給CPU處理器，當超過設定值時, CPU根據比較輸出故障, IGBT ,同時顯示故障代碼。
