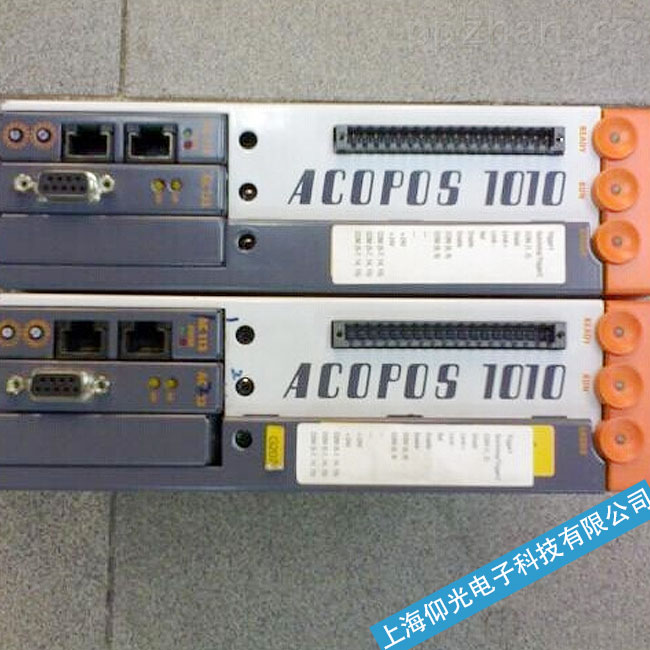

貝加萊ACOPOS伺服驅動器報警故障原因
逆變模塊有開路性損壞，先是擊穿短路，炸裂后開路，或G、E間內部損壞，雖有觸發信號引入，但IGBT不能正常導通，驅動電路各的IGBT管壓降檢測電路檢測到異常大的導通壓降，報出OC故障。
②驅動電路本身故障。
a:無激勵脈沖加到IGBT的觸發端子。一是從CPU主板來的脈沖信號未能正常輸入到驅動電路的輸入端;二是驅動電路有元器件損壞，阻斷了脈沖信號的傳輸。
b:驅動電路不能輸出正常的驅動脈沖，多為電流輸出能力不足。一是驅動IC的后置放大器低效，元器件變值等;二是驅動供電不良良，不能達到足夠的電壓幅值和輸出足夠的驅動電流，使IGBT不能補良好導通或處于導通與截止的臨界點上，IGBT管壓降檢測電路檢測到大于7V和管壓降信號而報出OC故障。
C:驅動供電電源的低落為驅動IC內部欠壓電路所偵測，驅動IC報出OC故障。
(2)地電流大于額定電流的50%時，即判斷為GF故障，其實GF也是OC故障的一個別名。在報警層次上有所不同，GF報警用于起動初
初始階段的對IGBT過電流(或管壓降)狀態的檢測。
(3)上電，驅動器未接收起動信號，驅動器在系統自檢結束后，即報出OC故障。故障原因:
①貝加萊ACOPOS驅動器的三相輸出電流檢測電路損壞，誤報過電流故障，如電流互感器內部電路損壞，誤報出嚴重過電流故障。
②貝加萊ACOPOS驅動器電路的OC信號報警電路損壞，如內部晶體管短路，向CPU誤報OC信號。
(4)驅動器上電后，不跳OC、SC等故障代碼，但拒絕所有操作，出現類似于程序進入死循環的現象，先不要輕易判斷為CPU故障，可能為驅動器上電檢測到有OC信號輸出，出于保護目的，故拒絕所有操作，以免造成人為的故障擴大。
(5)貝加萊ACOPOS驅動器上電，操作顯示正常，起動后能在操作面板上監控到輸出頻率數值上升的現象，但U、V、W輸出端子無無電壓輸出，驅動器也不報出OC故障，好像是“運行正常”。故障原因因為驅動IC輸入側的供電電源丟失，六路驅動IC都無脈沖信號輸入，驅動電路處于待機狀態，IGBT管壓降檢測電路在“休息中”，并并不向CPU返回OC信號。
(6)貝加萊ACOPOS驅動器空載或輕載運行正常，但帶上一定負載后，出現電機振動、輸出電壓不穩定，頻跳OC故障等。故障原因:驅動電路的供電電源電流輸出能力不足驅動IC或驅動IC后置放大器低效，輸出內阻變大，使驅動脈沖的電壓幅度或電流幅度不足;IGBT低效，導通內阻變大，導通管壓降增大。
將三相U、V、W輸出端對三相供電的零線(N*)測量，U相，W想直流成分為零，而V相約有-300V的直流負壓。由此判斷:V相下臂導通良好，而上臂導通不良，兩臂輸出的正，負半波不對稱，致使V相對零線有負電壓輸出。而V相上臂，恰巧就是新換上的模塊。
另購一只相同型模塊更換后，三相輸出正常。模塊的故障，為內部輸出管C、E極間導通內阻變大。說明了一件事，即使是細致測量量后，認為是好的逆變模塊，也不能斷定就是沒有問題的。萬用表的測量判斷能力畢竟有限的。
對接入電路上電后反映出的問題，不要存有先入之見，認為模塊不可能是壞的，從而造成對故障的誤判，合檢修走入彎路。串接燈丁泡上電檢查逆變電路，對絕大部分放大器是適用的，因為燈泡的限注和指示作用帶來了檢修上的很大方便。
直流回路儲能電容的“硬”損壞，會出現明顯濺液、鼓項、炸裂等現象，觀察即能看出。當出現嚴重漏電和擊穿故障時，則已經炸裂了，是無須測量的。應用一塊電容表，對電容容量進行檢測，當容量有明顯下降時，應予以更換。
