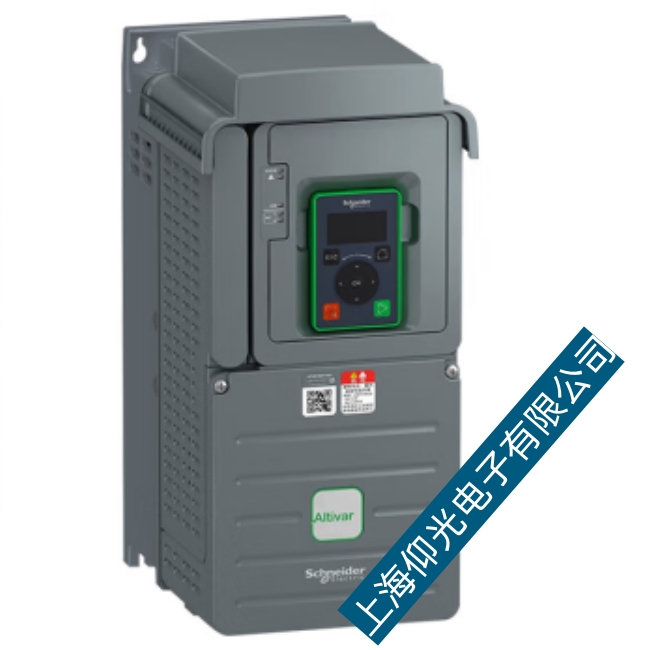

施耐德變頻器ATV21上電不顯示維修：
維護流程：
清洗電源卡，更換掉損壞的二極管，修復損壞的線路。送電測試，發現開關電源還是沒有正常工作，過一會還發現更換的二極管又損壞了。繼續查找該線路，發現該線路負載上有個7915短路，將7915更換，同時將損壞的二極管更換。將電源板測試，送電后，開關電源各路電源工作正常，測試IGBT驅動線路，各路觸發線路工作正常。安裝好變頻器，測試二極管特性正常。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，需要及時維修

施耐德變頻器案例二
一個施耐德的變頻器，顯示的問題是上電沒有顯示，機器所以廠的機修人員搞了幾天沒搞出來，跟我們公司求助，簡單詢問了一下，確定內部沒有被修理過，只是做了簡單的復位，恢復廠家設置和外部電壓電壓測試等。一般別人修過的特別是進口的變頻器，不要去碰，出了問題很難界定責任的。對于施耐德ATV61變頻器來電不顯示，先為大家做個簡單的分析和維修思路推薦

根據施耐德變頻器故障代碼手冊分析，ATV系列的變頻器發生來電不顯示故障，一般有以下幾個主要因素：主回路故障、開關電源故障、風扇故障、其它過熱引起的故障。施耐德變頻器發生上點不顯示基本都是這幾個因素。我們采用先易后難的方法進行排查，排除的順序我們是建議是。風扇短路檢測、風扇故障引起的過熱檢測、開關電源故障檢測和主回路故障檢測。其實很多上電不顯示故障發生在風扇和開關電源故障居多，我們不妨可以重點檢測這兩部分

第一次遇到這個故障，并沒有上述講的順序來解決問題，而是走了不少彎路才解決的，所以對于其它維修工程師有很多的借鑒作用。我拿到機器是先檢查主回路的，發現沒有故障可測。然后檢測開關電源，把短接片拆掉，串聯了兩個燈泡后上電燈泡不亮。后來拆開施耐德的檢測電源開關，一通檢測后還是沒有問題。這個時候就一點蒙了。最后才檢測風扇故障。目測兩個風扇有一個沒有插電源，插上后發現還是來電不顯示。但是報警過熱故障，到這里我才找出問題所在，風扇短路故障引起的上電不顯示。最后調好變頻器參數，接好運行，再次上電后顯示運行正常，故障排除。

雖然說排除了故障是成功的，但是對于時間和維修效率上來說是失敗的，根據多次的維修經驗，遇到來電不現實故障我們建議先檢查風扇故障其次是開關電源和主回路故障。其中百分之60是風扇的問題。風扇其實是消耗品，不停工作，每天吸收大量灰塵。它壞了并不奇怪。
