西門子數控系統手輪部分不能使用維修解決方法

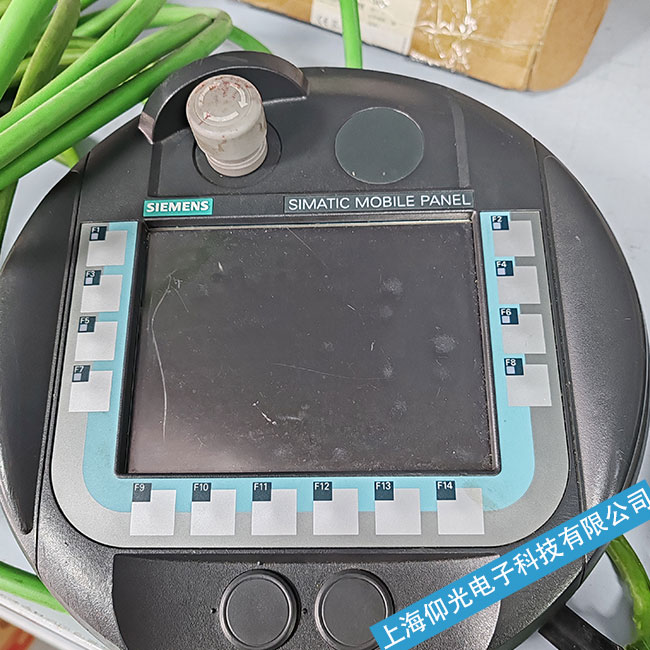

我們一客戶用的BUDERUS 磨床采用西門子840D數控系統，X軸為測量系統，Z軸為增量式位置測量系統，位置測量元件同導軌安裝在一起，測量頭隨滑臺移動。但西門子數控系統手輪部分不能使用維修故障。手持單元的按鍵部分可以正常使用，但是手輪部分不能正常使用導致整個磨床也無法正常運行，耽誤生產需求，影響公司業務及交貨期，需盡快維修好我們技術員為了這個加急單，放上其它的維修件，加急做了這個，我們技術員的解決方法是這樣的:更換HHU，故障現象相同
將舊的HHU安裝到同類型的其他機床上，使用正常，可以判斷HHU以及手輪沒有問題
分析PLC托辦控制程序，用STEP7上載PLC，打開對應的功能塊和OB塊檢查調用手輪的情況，由于PLC中手輪控制程序是廠家自己編寫的，所以分析困難。
將機床的NC、PLC進行系列備份，并清空NC、PLC，按照標準數據對數控系統進行配制。
將HHU控制程序導入PLC中，并將相關的程序及數據塊添加到符號表中。
利用標準西門子PLC程序編寫手輪控制程序，在OB1里調用標準的功能塊。將OB100中的FB1的各式進行修改。
下載后運行PLC程序，發現手輪還是不能正常工作，據此可以排除是PLC程序控制的問題
檢查分線盒和電纜的連接以及跳線的設定
首先檢測NCU上的X121接口的分線盒，分線盒型號為6FX2006-1BA01,應將第5、第6跳線設為常閉，經檢查設置正確再檢查NCU分線盒上的接線，其上共有8根線，實際僅使用4根線，分別來自HHU手輪上的A、B信號線，電壓為0V與5V(高低電壓信號)分別測量分線盒上來自HHU信號線的四個接線端，發現電壓僅有1.3V，低于高電壓時5V的正常電壓檢查HHU側的分線盒，打開后發現連接手輪信號電壓的、空余的4個信號線連接在一起，將其打開并分別包好后，重新測量來自手輪的信號電壓為5V，手輪正常使用
