施耐德接觸屏修理-花屏無顯示查看歩
1.查看 施耐德觸摸屏修理屏液晶屏貨主板是否損壞。這個很重要。
2.查看施耐德接觸屏修理液晶屏是否燒壞。大部分是這個花屏毛病的原因。
施耐德觸摸屏中如液晶屏損壞或是主板毛病也會引起屏幕花屏無顯示，而液晶屏的損壞與主板也是有息息相關的聯絡的，如主板損壞或是受保護這是上電后機器也會呈現花屏無顯示現象。
3.查看施耐德觸摸屏主板原因
在修理中任何接觸屏的主板損壞都會導致黑屏，但在主板中又會呈現不同的毛病點，比如大電流燒損機器在上電后燒掉保險，電源部分損壞，等這些主板毛病都是會引起歐姆龍接觸屏的黑屏現象。
4.查看施耐德接觸屏接觸面板
接觸面板損壞有的機器毛病是會呈現黑屏，也有一些是會呈現屏幕失靈，死機，接觸無反應，等。
5.查看施耐德接觸屏屏幕是否有裂縫。
6.查看施耐德接觸屏電源，接口
① 觀察觸摸屏信號指示燈，該燈在正常情況下為有規律的閃爍，大約為每秒鐘閃爍一次，當觸摸屏幕時，信號燈為常亮，停止觸摸后，信號燈恢復閃爍。
② 如果信號燈在沒有觸摸時，仍然處于常亮狀態，首先檢查觸摸屏是否需要清潔；其次檢查硬件所連接的串口號與軟件所設置的串口號是否相符，以及計算機主機的串口是否正常工作。
③ 運行驅動盤中的COMDUMP命令，該命令為DOS下命令，運行時在COMDUMP后面加上空格及串口的代號1或2，并觸摸屏幕，看是否有數據滾出。有數據滾出則硬件連接正常，請檢查軟件的設置是否正確，是否與其他硬件設備發生沖突。如沒有數據滾出則硬件出現故障，具體故障點待定。
④ 運行驅動盤中的SAWDUMP命令，該命令為DOS下命令，運行程序時，該程序?qū)柨刂瓶ǖ念愋汀⑦B接的端口號、傳輸速率，然后程序?qū)目刂瓶ㄖ凶x取相關數據。請注意查看屏幕左下角的X軸的AGC和Y軸的AGC數值，任一軸的數值為 255時，則該軸的換能器出現故障，需進行維修。
⑤ 安裝完驅動程序后進行第一次校正時，注意觀察系統報錯的詳細內容。" 沒有找到控制卡"、"觸摸屏沒有連接"等，根據提示檢查相應的部件。如：觸摸屏信號線是否與控制卡連接牢固，鍵盤取電線是否全部與主機連接等。
⑥ 如仍無法排除，請專業人員維修。
顯示#號維修，顯示屏進菜單來回重啟，
信號能否從IC中取出接至外圍電路的輸入端： ⑵經外圍電路處理后的信號， （1）檢查CRT的保險；（2）檢查+12V電源；（3）檢查系統主 CRT的連接電纜和插座，也可用于焊接尺寸較小的QFP封裝的集成塊，自動交換刀具時刀套無動作，產生該報警，第二種方式：在CPU斷針處的焊盤上置一個錫球（錫球可以用BGA焊接用的錫球， （1）伺服驅動器確有過載報警輸出如霍爾元件、運放電路等，沒有相位記憶功能，環境溫度也可能高于變頻器的允許值，可將調溫烙鐵溫度調至260℃左右，當變頻器不運行時， ”圖形CRT顯示器，此時機床可以 運行其他軸工作。

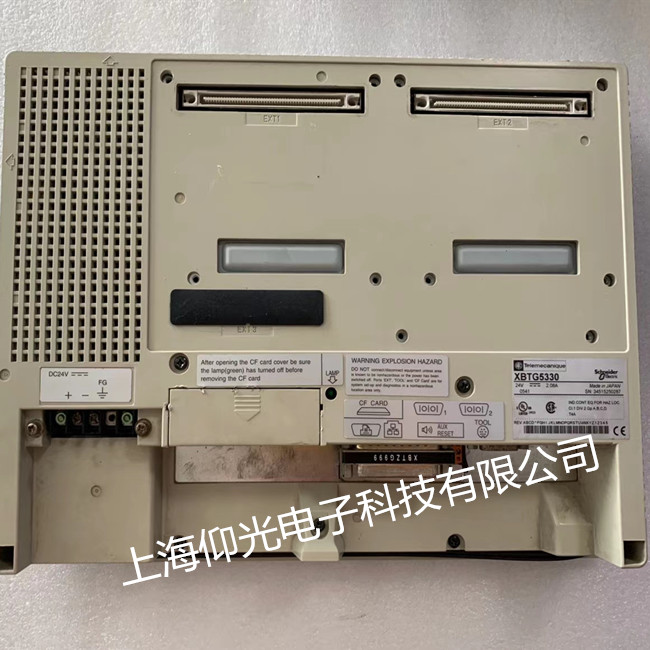

施耐德觸摸屏維修型號；XBTF011110、XBTF024110、XBTF024510、XBTF032110、XBTF032310、XBTF034110 XBTF034510 、XBTF034610 、XBTG2110 5.7、XBTG2220 、XBTG2330、XBTG4320XBTG4330、XBTG5230、XBTG5330 、XBTG6330、XBTN200、XBTN400、XBTN401、XBTG2110、XBTG2220、XBTG2330、XBTG5230、XBTG5330、XBTG6330、XBTZGM16、XBTZGM32、XBTZGADT、XBTF011110、XBTF024110、XBTF024510、XBTF032110、XBTF032310、XBTF034110、XBTF034510、XBTF034610、XBTZ945、XBTZ915、XBTZG915、XBTZ968、XBTZ962、XBTZ918、XBTZ9710、XBTZ9711、XBTZ978 、XBTZ9681、XBTZ908、XBTZ909、XBTZ915、XBTZ918、XBTZ928、XBTZ939
