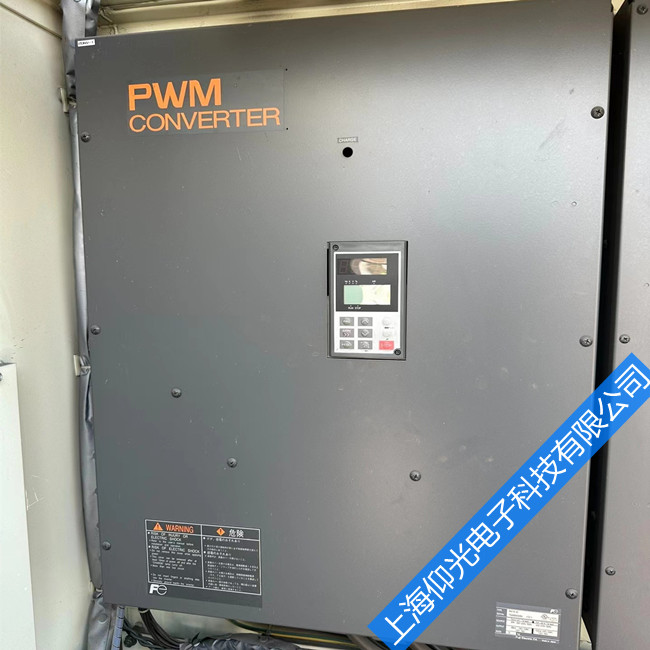

一臺客戶送修的富士變頻器，給變頻器上電啟動變頻器運行后，電機運轉無力并發熱較嚴重，變頻器由于是電梯專用變頻器，廠家沒有給設置變頻器使用的操作控制面板，看不到變頻器提供的任何信息，變頻器維修人員只能從變頻器的故障現象來分析檢查故障的所在。
富士變頻器拖動電動機時電動機運轉無力及電動機嚴重發熱故障原因分析：就變頻器拖動電動機時無力及電動機嚴重發熱這一故障現象來看，通常造成電動機運轉無力的故障原因是富士變頻器輸出的三相輸出電壓不平衡所致的，由于三相輸出電壓不平衡，會出現某項輸出電壓偏高、某項輸出電壓偏低，引發所拖動的電動機運行時出現運轉無力且嚴重發熱的故障現象，而富士變頻器能導致三相輸出電壓不平衡的故障部位多發生在IGBT功率模塊的驅動電路，所以檢查的重點應該是驅動電路。
富士變頻器拖動電動機時電動機運轉無力及電動機嚴重發熱故障的維修步驟：
啟動變頻器后，用萬用表檢測富士變頻器三相輸出端U、V、W端子相與相之間的電壓值，檢測結果發現U與V端子有380V的交流電壓，而V與W相的電壓只有260V，U相與W相有380V的交流電壓，確認了是富士變頻器三相輸出電壓不平衡所致。
能導致富士變頻器出現三相輸出電壓不平衡的故障部位多發生在IGBT功率模塊的驅動電路，上海仰光變頻器維修公司的學員將變頻器拆開，檢測跟V與W相相關聯的驅動電路。給V與W相相關聯的驅動電路加上驅動信號電壓，檢測輸給IGBT功率模塊的觸發電壓，發現其只有9V，正常時應該輸出15V的電壓，說明這一路驅動電路確實存在問題，檢查這一路中電阻元件、二極管元件、三極管元件沒有發現異常情況，當檢測到一個PC923的光電耦合時，發現PC923的光電耦合的導通電阻比正常大很多，說明這一個PC923的光電耦合存在著故障，更換上一個新的PC923的光電耦合，重新給V與W相相關聯的驅動電路加上驅動信號電壓，檢測輸給IGBT功率模塊的觸發電壓，出現了15V的電壓。將變頻器裝好后裝到設備上試機，富士變頻器拖動電動機運轉有力，沒有再出現發熱的情況，至此一例富士變頻器由于三相輸出電壓不平衡導致拖動電動機時電動機運轉無力及電動機嚴重發熱故障被上海仰光變頻器維修公司的學員修復了。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
