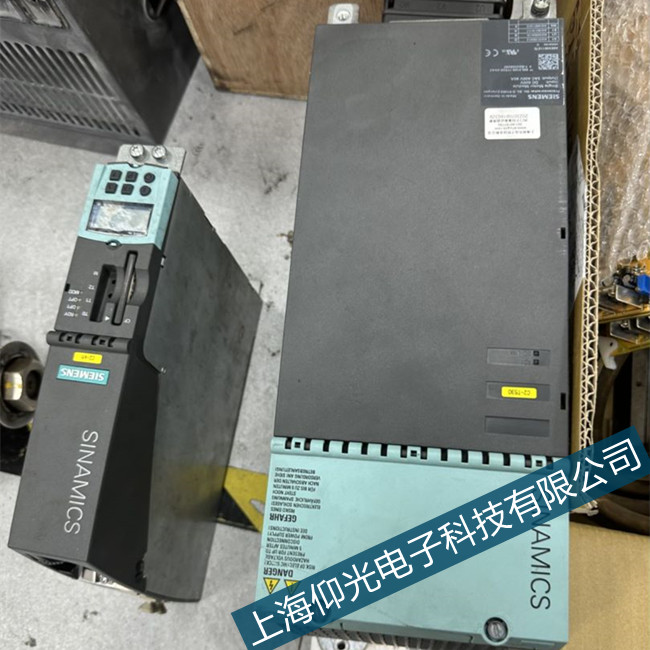

西門子伺服驅動器無輸出維修：上海仰光電子科技有限公司專業從事各品牌伺服驅動器維修,伺服電機維修,觸摸屏維修,變頻器維修,伺服器維修,伺服控制器維修,數控系統維修改造，機器人維修保養以及各種板卡,芯片級維修維護,免費檢測,快速維修,部分立等可取!關于西門子伺服驅動器故障維修處理方法。



編碼器無法校準故障原因及排查方法：

F07601 (A) 編碼器 3：無法校準

信號重要性： 驅動數據組 : %1

驅動體 : VECTOR_G130/G150

反應： OFF1 (OFF2, OFF3, 無 )

應答： 立即

原因： 將絕對位置 （r0483 或 r2723）從增量換算為長度單位 (LU) 的系數和最大編碼器值相乘得出的值，超出了位置實

際值說明的值域 (-2147483648 ... 2147483647)。

處理： 如果允許的最大絕對位置值 (LU) 大于 4294967296，則可能由于溢出運行而不能進行校準。



使用下面的公式計算旋轉編碼器允許的最大絕對位置 (LU)：

1. 不帶位置跟蹤的電機編碼器：

p2506 * p0433 * p2505 / (p0432 * p2504)

p2506 * p0433 * p2505 * p0421 / (p0432 * p2504)，適用于多圈編碼器

2. 帶位置跟蹤的電機編碼器，用于測量變速箱：

p2506 * p0412 * p2505 / p2504

3. 帶位置跟蹤的電機編碼器，用于負載變速箱：

p2506 * p2721 * p0433 / p0432

4. 帶位置跟蹤的電機編碼器，用于負載變速箱和測量變速箱：

p2506 * p2721

5. 不帶位置跟蹤的直接編碼器：

p2506 * p0433 / p0432

p2506 * p0433 * p0421 / p0432 適用于多圈編碼器

6. 帶位置跟蹤的直接編碼器，用于測量變速箱：

p2506 * p0412

在 … 時的反應 A: 無

在 … 時應答 A: 無
