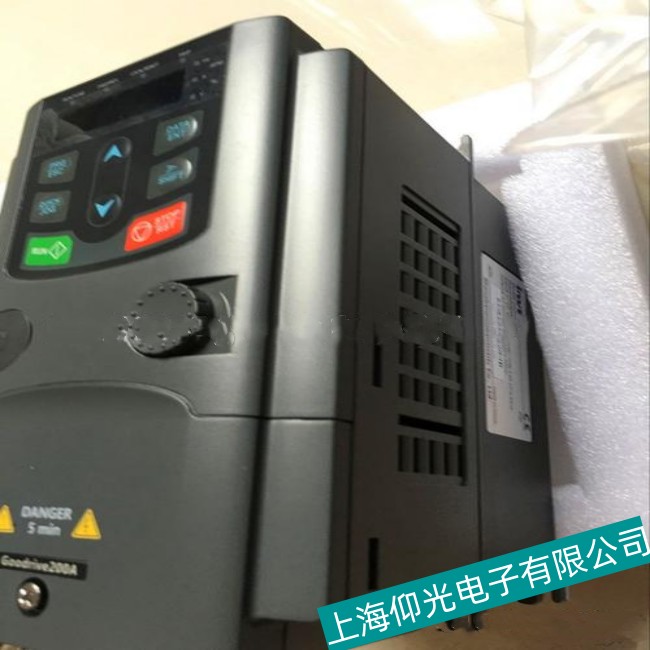

張家港英威騰變頻器CHE100系列控制電路故障維修售后服務
針對英威騰變頻器CHE100系列的控制電路故障維修，我們可以基于一般的維修流程和常見故障類型進行分析。以下是一個案例分析：
案例背景
某客戶反饋其英威騰變頻器CHE100系列在運行過程中出現異常，具體表現為啟動正常但一升速就跳閘，重啟后問題依舊存在。
一、維修流程
1.英威騰變頻器CHE100系列初步檢查：
目視檢查：清除變頻器上的殘垢、碎屑和腐蝕物，檢查所有接線頭是否牢固。
電壓和電流檢查：檢查進入變頻器的線路電壓和電流，以及變頻器輸出電壓和電流，確保這些參數在正常范圍內。
2.英威騰變頻器CHE100系列故障診斷：
連接檢查：檢查連接是否松動或組件損壞，特別是振動和熱循環可能導致的連接松動問題。
硬件檢查：檢查電容器、二極管電橋、晶體管等關鍵元件是否有膨脹、泄漏或損壞現象。
電壓測量：在通電和斷電狀態下分別測量連接上的電壓降和電阻，以判斷是否存在電壓問題。
3.控制電路故障深入分析：
故障代碼分析：根據變頻器顯示的故障代碼（如OU1、OU2、OU3等），判斷故障類型。例如，OU系列代碼通常表示過壓故障。
控制電路檢查：對于控制電路故障，需要檢查控制板上的元件，如運放電路（如TL082）、電壓比較電路（如LM393）等是否正常工作。
4.控制電路具體故障處理：
過壓故障（OU系列）：
OU1、OU2：這類故障多由于外部因素導致，如輸入電壓異常、加減速時間設置不當、負載慣量太大等。解決方法包括調整加減速時間、檢查電源電壓穩定性、減少負載慣量等。
OU3：此故障通常因母線檢測電路工作異常導致。需要檢查母線檢測電路的VPN（或VDC）電壓是否正常，排查運放輸入串聯的高阻值電阻、反饋電阻是否開路，以及分壓電阻阻值是否增大或開路。
過流故障（OC系列）：
如OC1（加速運行過電流）、OC2（減速運行過電流）、OC3（恒速運行過電流），則需要先判斷故障是由驅動板還是控制板引起。通過測量驅動板上IU、IV、IW三點電壓，判斷電流檢測電路是否正常。若電壓異常，則可能是TL082運放電路損壞，需進行更換。
5.控制電路故障修復與測試：
在確定故障原因后，進行相應的元件更換或參數調整。
修復完成后，進行充分的測試，確保變頻器在各種工況下均能穩定運行。
二、英威騰變頻器CHE100系列維修注意事項
在維修過程中，務必遵守安全操作規程，確保電源已切斷并采取適當的防護措施。
對于不確定的故障，建議咨詢經驗豐富的變頻器技術人員或聯系廠家支持。
維修后應詳細記錄維修過程和更換的元件，以便后續跟蹤和參考。
