施耐德ATV61HC31N4變頻器炸機故障維修案例
最近收到一臺客戶送修的施耐德 ATV61HC31N4變頻器，客戶反映該變頻器在運轉中炸機，前級空氣開關跳閘。
１，檢查過程：

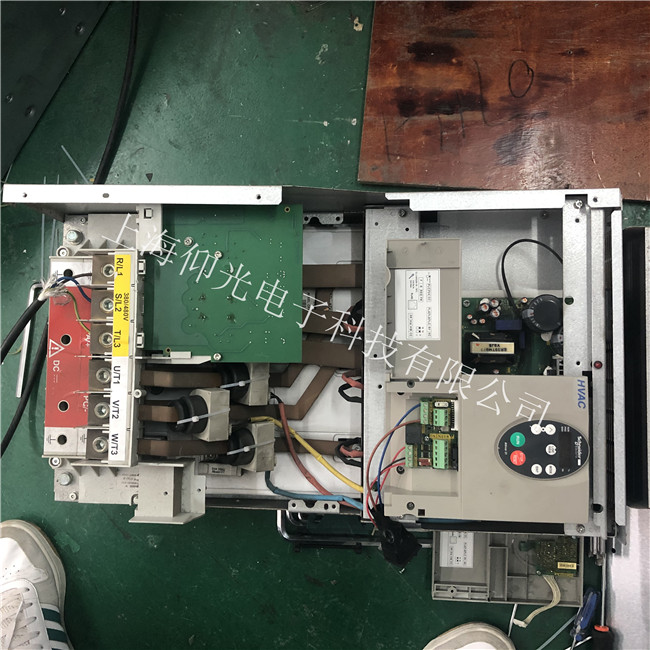

該變頻器送到我公司維修之前，在別的維修公司已經去檢查過,并且變頻器的上蓋板也沒有帶來，很明顯的看見電源卡上的很多芯片不見了，主散熱風機被卡死，散熱風機電源卡上很多處明顯燒壞。如下圖：
將該變頻器的控制卡先拆下，然后仔細核對生產號碼和變頻器的是否一致，這樣我們就基本上知道了是不是原配的板卡。
依次拆卸電源卡，風機電源卡。然后分別拆下變頻器的三相驅動卡，分別測試。然后檢查電解電容和IGBT模塊，分別進行觸發。
檢查結果：IGBT模塊壞4個，IGBT模塊驅動卡損壞一塊，散熱風機損壞2個，散熱風機電源卡損壞，電源卡損壞。
２、故障原因分析：
該變頻器主散熱風機明顯損壞，轉軸卡死，散熱通道明顯堵住，因此判斷主要原因是因為環境太臟，致使變頻器風道堵住，散熱風機卡住，從而進一步導致變頻器發熱嚴重，散熱風機電源卡電流太大，最終損壞電源卡和IGBT模塊等。
維修過程：
1.先清理變頻器的散熱通道，并將變頻器進行全面清理。
2.安裝好變頻器的IGBT模塊，更換損壞的IGBT模塊。修復損壞的驅動觸發板。
3.修復散熱風機及風機電源卡。
4.修復變頻器電源卡。
5.變頻器完全安裝好后，測試主回路特性良好。給變頻器送電，測試控制卡的工作狀態良好。將變頻器的參數拷貝至操作面板，然后開機運行。散熱風機運行正常，IGBT觸發正常。
6.將變頻器帶電機測試，發現顯示電流和實際測試電流一致，變頻器工作正常。
7.將修復的變頻器送至現場安裝，帶上315KW的變頻器運行正常，1小時發熱正常，電流也到達額定值。變頻器完全修復。
