針對西門子變頻器 6SE6430-2UD41-1FA0 的 缺相故障（可能顯示 F0003（欠壓）或 F0011（缺相） 報警），以下是詳細的維修步驟和解決方案：

1. 故障現象

• 變頻器報 F0003（直流母線欠壓）或 F0011（輸入缺相） 故障。

• 運行過程中突然停機，可能伴隨電機抖動或無法啟動。

• 測量輸入電壓時，發現某一相電壓異常（偏低或缺失）。

2. 可能原因

3. 維修步驟

（1）檢查輸入電源

• 使用萬用表測量三相輸入電壓（L1、L2、L3），確保每相電壓在 380-480V AC 之間，且平衡（相差不超過5%）。

• 如果某一相電壓為0或明顯偏低，檢查：

  • 上級配電柜的斷路器、接觸器是否正常。

  • 電纜、端子排是否松動或燒毀。

（2）檢查變頻器主回路

• 斷電后測量整流模塊（使用二極管檔）：

  • 紅表筆接 DC+，黑表筆分別測 L1、L2、L3，應有 0.3-0.6V 正向壓降。

  • 黑表筆接 DC-，紅表筆測 L1、L2、L3，同樣應有 0.3-0.6V。

  • 如果某一路 短路（0Ω）或開路（∞），說明整流橋損壞，需更換。

（3）檢查熔斷器/斷路器

• 變頻器內部或輸入側可能有 熔斷器（如西門子3NE系列），用萬用表測量是否熔斷。

• 如果熔斷，需更換同規格熔斷器，并檢查是否有短路問題（如IGBT擊穿）。

（4）檢查直流母線電容

• 觀察電容是否有 鼓包、漏液。

• 使用電容表測量容量（正常應接近標稱值，如560μF±10%）。

• 如果電容老化，會導致直流母線電壓不穩，誤報缺相。

（5）檢查電流檢測電路

• 變頻器可能使用 霍爾傳感器（如LEM模塊）或采樣電阻 檢測電流。

• 測量傳感器輸出信號是否正常（如無電流時，輸出應為2.5V或0V）。

• 檢查 控制板上的運放電路（如LM358） 是否損壞。

（6）軟件參數檢查

• 進入變頻器參數，查看 P0210（輸入電壓設定） 是否正確（如380V或400V）。

• 檢查 P0710（輸入缺相檢測） 是否啟用（通常應設為1，即啟用）。

4. 維修建議

• 如果整流模塊損壞，更換同型號模塊（如西門子原裝或SEMIKRON/SKYPER系列）。

• 如果控制板故障，可嘗試更換 CUVC板 或送修專業維修中心。

• 如果電容老化，建議整套更換（避免只換單個電容導致不平衡）。

5. 預防措施

• 定期檢查輸入電源電壓，避免電網波動導致缺相。

• 保持變頻器散熱良好，防止過熱損壞整流模塊。

• 使用穩壓器或電抗器（如輸入側加裝 進線電抗器）減少電網干擾。

總結

• 缺相故障通常由電源問題、整流模塊損壞或電流檢測故障引起。

• 按步驟排查：輸入電源 → 熔斷器 → 整流模塊 → 電容 → 電流檢測 → 控制板。

• 如無法修復，建議聯系西門子售后或?qū)�業維修服務。


如果仍有疑問，可以提供更詳細的故障現象（如是否有燒焦痕跡、報警代碼等），以便進一步分析！

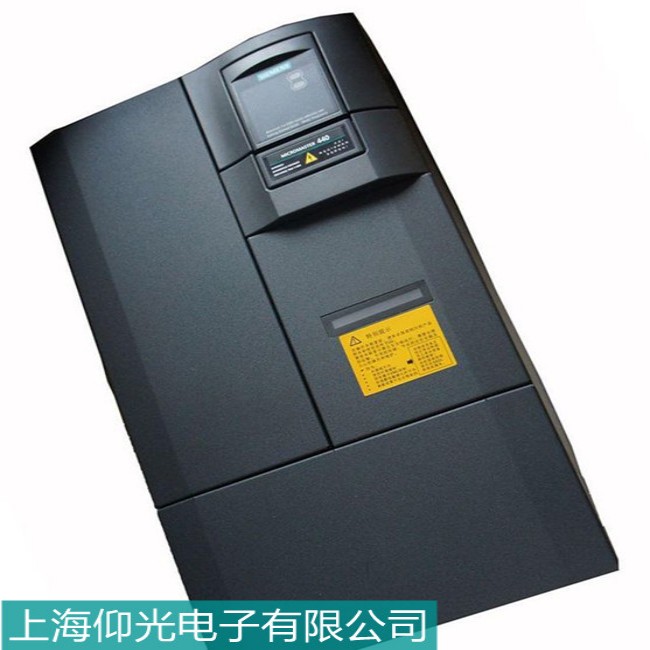

上海仰光電子維修西門子變頻器6SE6430-2UD41-1FA0常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
