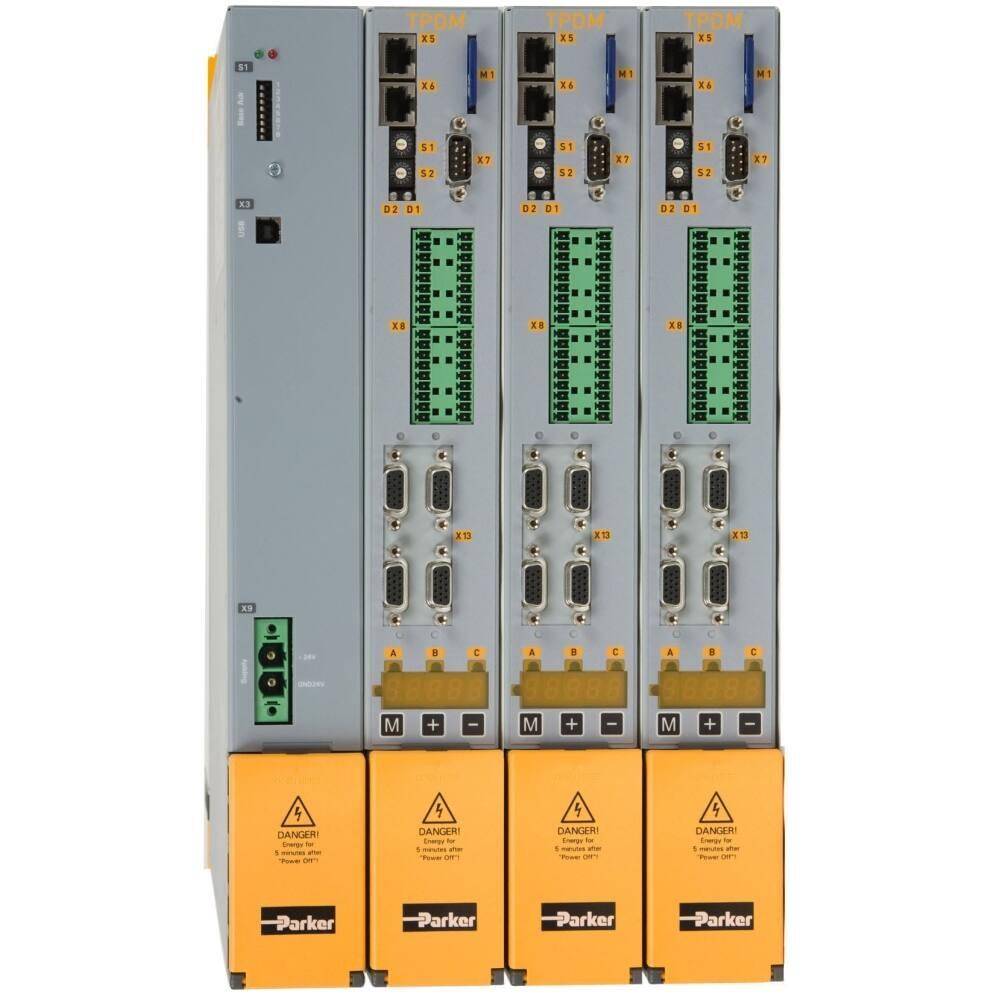

一、故障原因分析

1. 電源輸入異常

• 電網波動：
  輸入電壓超過額定范圍（380V±10%），長期過壓會導致模塊擊穿。
• 浪涌沖擊：
  電網中大型設備啟停產生的浪涌電壓（可達數千伏），可能擊穿 IGBT 模塊。

2. 驅動電路故障

• 柵極驅動異常：
  驅動信號電壓不足（正常 15V±0.5V）或波形畸變，導致 IGBT 開關不同步。
• 驅動 IC 損壞：
  如 IR2130 等驅動芯片故障，輸出錯誤信號使模塊過流。

3. 負載短路或過載

• 電機繞組短路：
  電機三相繞組間絕緣電阻 < 0.5MΩ，導致驅動器輸出短路。
• 機械卡死：
  負載阻力過大（如聯軸器卡死），電機堵轉使電流超過模塊承受能力（如模塊額定電流 100A，堵轉電流可能達 300A 以上）。

4. 散熱系統失效

• 散熱器堵塞：
  散熱片積灰導致熱阻增加（正常熱阻≤0.1℃/W），模塊溫度超過 125℃時易炸裂。
• 風扇故障：
  冷卻風扇轉速不足（正常≥3000rpm），無法及時散熱。

5. 模塊自身老化

• IGBT 壽命耗盡：
  模塊長期使用后（一般 5~8 年），內部芯片和焊點老化，耐壓和電流承載能力下降。

二、維修步驟與操作

1. 安全斷電與現場保護

• 操作要求：
  1. 斷開主電源，等待 10 分鐘讓 DC 母線電容放電（用萬用表確認電壓 < 36V）。
  2. 拍照記錄炸裂模塊位置及周邊元件燒蝕情況，保留碎片用于分析型號。

2. 外觀檢查與初步判斷

• 重點觀察：
  • 炸裂模塊表面是否有燒黑痕跡（判斷過流點）。
  • 驅動板上是否有電容鼓包（如 100μF/25V 電解電容）或電阻燒焦（如 10Ω/5W 限流電阻）。
  • 散熱器表面溫度是否異常（正常運行時≤70℃）。

3. 電路檢測流程

4. 模塊更換操作

1. 拆卸步驟：
   • 松開散熱器固定螺絲（力矩 8~10N・m），取下?lián)p壞模塊。
   • 清理散熱片表面殘留的導熱硅脂（用酒精棉擦拭）。
2. 安裝要點：
   • 新模塊型號需與原型號完全一致（如 FF450R12ME4）。
   • 涂抹導熱硅脂（厚度 0.1~0.2mm，導熱系數≥2.0W/m・K）。
   • 按對角線順序擰緊螺絲，力矩均勻（防止模塊受力不均開裂）。

5. 驅動板修復

• 常見損壞元件：
  • 光耦（如 PC923）：輸入端電阻正常 100Ω 左右，輸出端∞。
  • 濾波電容：鼓包或容量下降（用 LCR 表測量，偏差 >±20% 需更換）。
• 更換要求：
  更換后需用示波器測試驅動信號上升 / 下降時間（應 < 1μs）。

6. 系統復位與測試

1. 空載通電：
   • 斷開電機連接線，通電檢測 DC 母線電壓（應為 537V±5%）。
   • 監測驅動器內部溫度（正常≤50℃）。
2. 帶載測試：
   • 以 10% 額定速度運行電機，觀察電流是否平穩（如額定電流 50A，此時電流應≤10A）。
   • 逐步加載至 50% 負載，運行 30 分鐘無報警。

三、預防措施與優化建議

1. 電源保護升級：
   • 加裝浪涌保護器（如 DEHN V20-C/3+NPE），限制尖峰電壓≤2.5kV。
   • 在驅動器輸入端配置進線電抗器（如 5mH/100A），抑制諧波。
2. 散熱系統維護：
   • 每月用壓縮空氣吹掃散熱片（氣壓≤0.5MPa）。
   • 每季度測量風扇轉速，低于 2500rpm 時更換。
   • 每年更換一次導熱硅脂（如 Dow Corning TC-5625）。
3. 參數設置優化：
   • 電流限幅設為模塊額定電流的 120%（如模塊 100A，參數設為 120A）。
   • 加減速時間≥300ms，避免突加負載導致過流。
4. 狀態監測：
   • 定期用紅外熱像儀檢測模塊溫度（最高熱點≤90℃）。
   • 記錄驅動器運行電流曲線，超過額定值 80% 時排查負載異常。

四、維修注意事項

1. 靜電防護：
   • 更換模塊時需佩戴防靜電手環（接地電阻 1MΩ±10%）。
2. 力矩標準：
   • 主回路銅排連接螺絲力矩需按規格書要求（如 M8 螺絲力矩 24N・m）。
3. 絕緣檢測：
   • 維修后用 2500V 兆歐表測試整機絕緣電阻（≥10MΩ）。

五、備件清單

六、專業支持

• 故障模塊照片及型號標識
• 驅動器序列號（銘牌信息）
• 故障發生前的運行參數記錄
