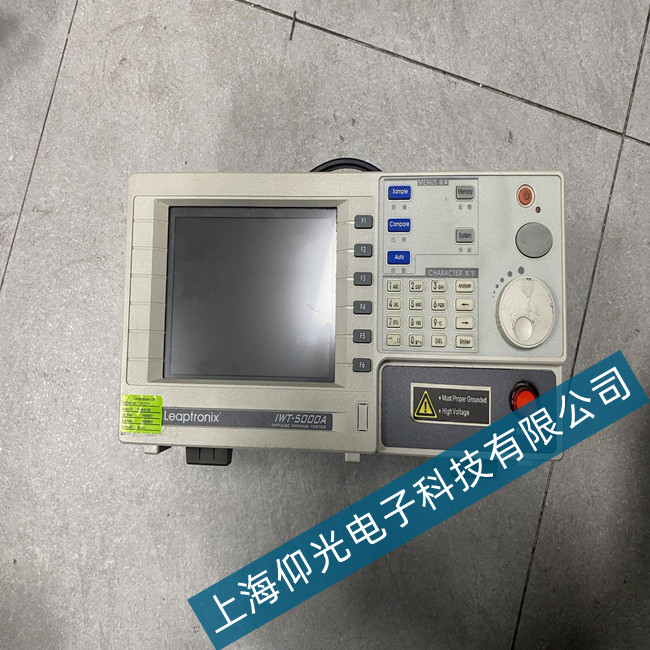

Leaptronix IWT-5000A 邏輯分析儀有啟動聲但屏幕異常故障維修方法
當 Leaptronix IWT-5000A 邏輯分析儀出現有啟動聲卻屏幕異常的情況，意味著儀器供電和核心啟動模塊初步正常，但顯示系統存在故障。可通過以下系統排查與維修方法解決問題。
一、檢查屏幕連接線路
首先對屏幕連接線路進行全面檢查。查看屏幕排線是否牢固插在主板和屏幕接口上，若有松動，小心拔下排線，使用無塵布蘸取少量無水酒精擦拭接口金手指，去除氧化層和灰塵，晾干后重新插回，并確保連接緊密，防止接觸不良導致信號傳輸中斷。同時，仔細觀察排線是否存在破損、斷裂的情況，尤其是彎折部位，輕微破損可用絕緣膠帶纏繞修復，若斷裂嚴重，則需更換同規格排線。此外，檢查外接信號線（如有）是否正常，可通過替換法，用正常線纜連接儀器測試，判斷是否為信號線故障。
二、檢測顯示驅動電路
若連接線路無問題，需對顯示驅動電路展開檢測。使用萬用表測量驅動芯片的供電引腳電壓，對照芯片手冊規定的電壓范圍，確認供電是否正常。若供電異常，順著供電線路，檢查電源濾波電容是否鼓包、漏液，電感是否開路，電阻是否阻值變大，對損壞元件進行更換。若供電正常，進一步使用示波器測量驅動芯片的時鐘信號、控制信號波形，觀察其頻率、幅值是否符合標準，若波形異常，可能是芯片本身故障或外圍電路問題。可先排查外圍元件，如晶振是否起振、電阻電容參數是否正確，若外圍元件正常，需考慮更換驅動芯片。
三、排查屏幕面板故障
當顯示驅動電路工作正常時，故障可能出在屏幕面板本身。檢查屏幕是否有明顯的物理損壞，如裂痕、破碎、漏液等，若存在此類情況，只能更換同型號屏幕面板。若無明顯物理損壞，可通過專業的屏幕檢測工具，向屏幕輸入標準測試信號，觀察屏幕顯示效果，判斷是否存在像素點損壞、顯示顏色異常等問題。若屏幕出現局部花屏、黑屏，可能是屏幕內部的液晶驅動電路或背光源故障，對于這類問題，一般需專業設備和技術進行維修，建議聯系廠家售后或?qū)I(yè)維修機構，由其進行屏幕拆解檢測和維修，必要時更換屏幕組件。
