蒙德變頻器故障代碼表,故障代碼 顯示碼 U4-15 錯誤原因,蒙德變頻器維修,變頻器報警維修,變頻器不能使用維修，蒙德變頻器故障代碼表,
32 OPE2 1 頻率上限%(D2.02)小于頻率下限%(D2.03)
2 未定義的容量代碼(E1.01)
3 電機空載電流(E2.07)大于或等于電機額定電流(E2.03)
4 電機空載電流(E2.07)大于60%變頻器最大輸出電流
5 電機一次線電阻(E2.09)遠小于合理值
6 電機一次線電阻(E2.09)設置不合理-電機額定電流(E2.03)*電機一次相電阻>電機額定電壓(E2.04)
7 電機功率因數計算不合理。相關參數：電機額定功率(E2.01)，電機額定電流(E2.03)，電機一次線電阻(E2.09)，力矩補償時的電機鐵耗(E2.11)
8 空載電流過小
9 電機參數不合理,額定力矩電流指令為0
10 電阻乘空載電流大于額定電壓
11 格式代碼錯誤1(速度指令)
12 格式代碼錯誤2(位置指令)
13 格式代碼錯誤3(PID指令)
14 電子凸輪階段定義不正確
15 通訊口定義錯誤
16 編碼器線數不符合Z相校正要求//
17 脈沖輸入不可作為PID偏差輸入
18 扶梯模式自動潤滑停止時間大于周期
19 卸壓下限大于等于上限
20 非法程控模式值
21 定位模式下沒有設置三線制模式
22 非法編碼器類型
23 未定義的電機類型
24 CAN自動發送時間設置過短
25 非法的ENDAT編碼器類型
26 正余弦編碼器系數超范圍
27 電機額定頻率過低導致計算溢出
33 OPE3 1 組合指令1/B1不是設置在X3
2 組合指令1/B2不是設置在X4
3 組合指令1/B2沒有B1
4 組合指令1/B3不是設置在X5
5 組合指令1/B3沒有B1B2
6 組合指令1/B4不是設置在X6
7 組合指令1/B4沒有B1B2B3
8 組合指令1/B5不是設置在X7
9 組合指令1/B5沒有B1B2B3B4
10 組合指令2/B1設置在X10//
11 有組合指令2/B1沒有組合指令2/B2
12 UP端子設置在X10
13 有UP端子沒有DOWN端子
14 模擬口#1增益設置值小于偏置設置值
15 模擬口#2增益設置值小于偏置設置值
16 模擬口#3增益設置值小于偏置設置值
17 RP增益設置值小于偏置設置值
18 模擬口#1設置沖突
19 模擬口#2設置沖突
20 模擬口#3設置沖突
21
22 主軸定位校正開關設置與X9設置沖突
23 主軸定位沒有設置Z校正
24 無PG方式使用主軸定位
25 扭矩指令AUX與起動補償不能同時使用
26 電子齒輪比設置超范圍
27 設置超過1個外部故障端子
28 雙PG主軸定位方式沒有設置PG2Z相校正
29 非閉環模式下設置位置跟隨模式
30 位置給隨模式與速度/位置切換沖突
31 雙PG主軸定位方式下脈沖輸入方式不是AB正交
32 電機極數和旋轉變壓器極對數不匹配
44 閉環控制模式沒有PG卡
22 LE 1 不能達到測試電流-電機斷線、電機參數設置錯誤
2 測試結果不合理
3 不能達到測試轉速-電機軸負荷過大、電機參數設置錯誤、編碼器線數不正確
4 編碼器相位不正確
5 沒有Z相信號
6 Z相電平設置不正確
7 電機沒有旋轉(電機或編碼器斷線)
8 錯相
9 編碼器極數或電機極數不正確
10 磁極搜索激勵電流過小
11 電機極數和設置不同
12 磁極位置學習不準（學習電流過小、編碼器打滑、軸負荷過大或正反不一致）
13 磁極靜態自學習時編碼器還沒校正
14 靜止磁極自學習多次結果不一致
50~59 電機參數自學習錯誤
60 自學習修正感生電壓失敗

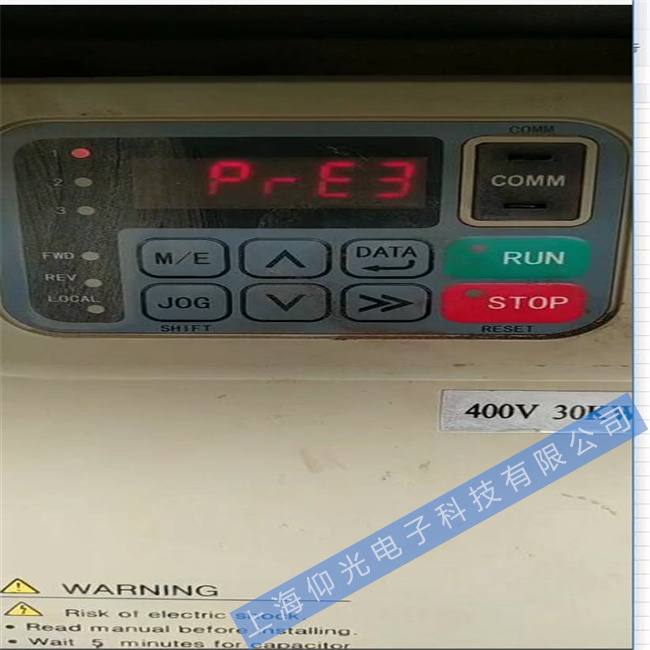

19 PRE 1 除數為零
2 溢出
3 異常的轉移控制變量
4 奇偶地址錯
5 SLOT錯誤
6 非法指令
7 DTC地址錯誤
8 異常的變量值
40 OPF 1 超范圍的主軸分度位置
2 雙PG主軸定位模式第二PG反向
3 非法自學習
16 PGF 1 UVW電平異常
2 編碼器通訊錯誤/斷線
3 編碼器數據異常 N
4 PG卡通訊異常
5 RESOLVER信號不良
6
FU10 Bit0:AB相斷線 Bit1:CD相斷線 BIT2:A相電平異常 BIT3:B相電平異常 BIT4:C相電平異常 BIT5:D相電平異常 BIT6:R相電平異常 BIT7:運行錯誤
