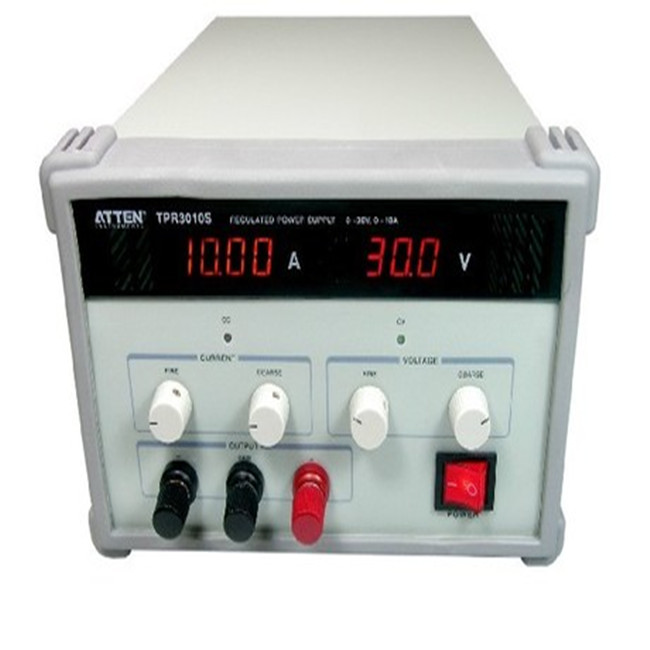

安泰信TPR3005T恒壓恒流直流電源維修

可維修故障：

1、電源故障：不能正常開機

2、端口故障：無輸出；輸出值不準確；不能帶載（或功率不足）；測試結果異常

3、顯示故障：花屏；黑屏

4、按鍵故障：按鍵無反應；調節旋鈕無響應

5、接口故障：不認存儲介質；不能與控制系統聯機

6、其他使用問題等。






概述
TPR3005T直流穩壓電源是一款高精度高可靠性恒壓恒流電源，其具有限流降壓、短路保護、過溫保護、帶負載能力強等特點。本系列電源適用于實驗室、電子生產線、通訊設備維修，是科研、生產、教學等單位必備設備。如電源出現過熱運行狀況時，將在輸出回路截止輸出，當機內溫度恢復正常時，電源輸出恢復預設狀態。本機具有完善保護功能，可保護用戶設備不被燒毀。


參數規格
1.額定工作條件及外形尺寸
電源電壓：220V±5% 50Hz（根據要求也可以定做 110V±5% 60Hz）
工作條件：溫度 0℃～40℃ 相對濕度 ＜80%
儲存條件：溫度 -20℃～80℃ 相對濕度 ＜80%
額定輸出功率：150W
外形尺寸：275×125×70（L×W×H）mm

2.技術參數
●輸出電壓從0～30V之間連續可調
●輸出電流從0～5A之間連續可調
●電源效應：CV≤0.01%+1mV
CC≤0.2%+1mA
●負載效應：CV≤0.01%+5mV（I≤3A）
CC≤0.2%+5mA（I≤3A）
CV≤0.01%+7mV（I＞3A）
CC≤0.2%+7mA（I＞3A）
●紋波噪聲：CV≤0.5mVr.m.s（I≤3A）
CC≤3mAr.m.s（I≤3A）
(5Hz~1MHz) CV≤1mVr.m.s（I＞3A）
CC≤5mAr.m.s（I＞3A）
●電壓精確度：±0.5% rdg+2個字
●電流精確度：±0.5% rdg+2個字
●數顯分辨率：±0.5%rdg+2個字
●高壓測試：漏電流≤1mA (測試條件：輸入對地1700VAC/2s)
●絕緣阻抗：絕緣電阻≥7MΩ (測試條件：輸入對地500VDC/5s)
●工作方式：恒壓/恒流
●保護方式：限流降壓、短路保護、過溫保護、過壓保護
●散熱方式：風冷

使用說明
1.注意事項
●交流輸入
交流輸入應為220V±5% 50Hz（如果是110V±5% 60Hz在機箱后面會標明）。
●散熱
請勿在環境溫度超過40℃的地方使用，散熱風扇位于儀器的后部，應留有足夠的空間，有利于散熱。
●輸出電壓過沖限制
當開啟電源時，輸出端之間的電壓不超過預置值。
●過熱保護
此系列電源具有完善的過熱保護功能，可保護電源工作在非正常狀態下不會導致內部元器件過熱而燒毀電源及用戶設備。如當電源內部變壓器溫度過熱時，將自動切斷輸入交流電壓；當電源內部功率器件溫度過熱時，電源將截止輸出。當電源內部溫度降到正常范圍內，電源都將恢復預設工作狀態。

2.限流設定
●決定需要供電儀器的最大安全電流。
●用一短路線暫時將輸出（+）和（-）端子短路。
●旋轉電壓旋鈕，直至CC指示燈亮。
●調節電流旋鈕到需要的電流值。
●電流值（過載保護）設定完畢，以后請勿改變電流旋鈕。
●取掉短路線，可進入工作狀態。

3.恒壓/恒流特性
該系列電源的工作特性稱為恒壓/恒流自動轉換型，它能隨負載的變化在恒壓與恒流狀態之間連續轉變，恒壓與恒流方式之間的交點稱為轉換點。例如，如果負載使電源工作于恒壓方式，則輸出穩定電壓。隨著負載的增大，輸出電壓會一直保持穩定，直至達到預置的限流值。到限流值后，輸出電流保持穩定，輸出電壓隨著負載的進一步增加而成比例減小，恒壓與恒流的轉換由前面板的LED指示。相似的從恒流到恒壓的自動轉換是隨著負載的減小進行的。恒壓時CV指示燈亮，恒流時CC指示燈亮。

4.操作方法
●將電源開關置于“OFF”位置。
●確保輸入電源電壓正確。
●接上電源。
●將電源開關置于“ON”位置。
●調節“VOLTAGE”和“CURRENT”旋鈕到需要的電壓和電流值。
●連接外部負載到“+”、“－”輸出端子。
●當用在要求較高的地方，輸出端“+”或“－”接線柱必須有一個要與GND接線柱可靠連接，這樣可以減小輸出的紋波電壓。

維護
保險管替換
如果保險管燒斷，穩壓和穩流指示燈都熄滅，本電源將停止工作，除了發生問題一般保險盒不要打開，要找出并糾正保險管燒斷的原因，然后再用相同值的保險管替換。

電源安裝、使用和維護須知
本公司生產的安泰信電源應用了當代世界先進的技術成果，經過周密的熱學設計和結構優化而成為一種獨特的多端功能器件。由于這種功能器件的類別、系列和規格品種難以數計，其功能特性和物理特性不盡相同而各有千秋，因此在安裝、使用的維護方面有許多專門的注意事項，特作如下說明：
一、打開包裝后，請仔細核對該機規格型號是否與隨機攜帶的《檢測報告》或《說明書》相符，同時是否與訂貨合同約定的要求相符。如有不符，請立即與本公司銷售部取得聯系，商討妥善處理的辦法。
二、作為使用前的第一步，必須將安泰信電源的金屬外殼可靠接地以確保安全，但不可誤將外殼接在零線上。
三、在安裝完畢通電試運行之前，請?jiān)俅螜z查和校對各接線端子上的連線，確信輸入和輸出、交流和直流、正極和負極、電壓值和電流值等正確無疑，杜絕接反接錯現象的發生。
四、電源不允許長期處于滿負荷工作狀態。請將線性電源的使用率控制在60%以內，將開關電源的使用率控制在80%以內，否則將有可能造成人為的早期失效。訂貨時應根據實際工作電流自行留出余量。
五、為達到充分散熱的效果，安泰信電源宜安裝在空氣對流條件較好的位置。此外，在電源外殼上不允許放置其他物品。
六、安泰信電源適用于以阻性為主的負載，若需要應用在以容性為主或以感性為主的負載時，理應事先在訂貨合同中加以說明，若因一時疏忽而將負載性質弄錯，則應及時與本公司銷售部取得聯系，以尋求妥善的彌補方案。
七、對于高壓電源，有必要重申對安全的重視。使用過程中及停電后十分鐘之內均不可觸及高壓危險區。
八、安泰信電源一旦出現故障，應以最快捷的方式將故障品運遞到本公司，本公司將視情況不同，或維修或更換。使用者切不可擅自對安泰信電源強行拆卸，否則將給本公司對故障原因的分析判斷工作造成困難和使雙方蒙受新的損失。
