UPS電源故障燈亮，蜂鳴器長鳴報警維修方法及分析

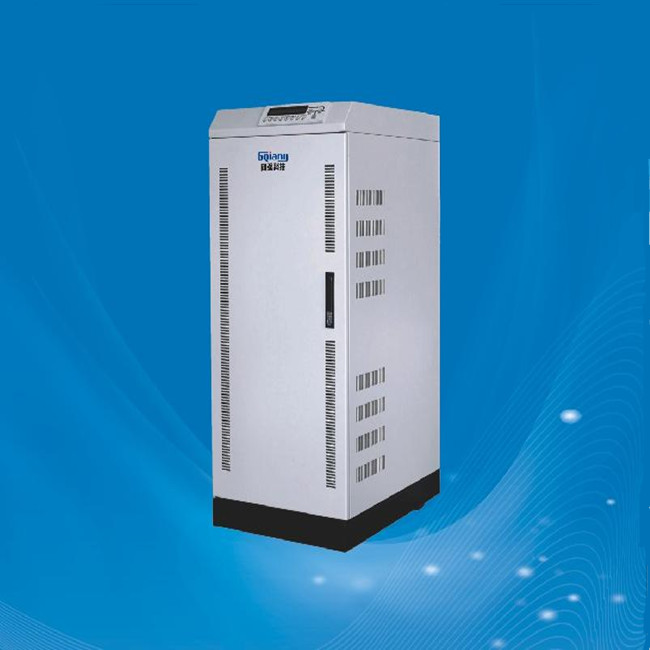

一臺邁普1KVA在線式UPS電源，開機后旁路輸出正常，按ON鍵，能由旁路轉入逆變器工作，但立即又跳轉旁路，且故障燈亮，蜂鳴器長鳴報警，按OFF鍵，蜂鳴器停止報警，旁路輸出正常。
UPS電源故障分析與維修：根據故障現象，初步認為控制電路部分工作正常，因為按ON鍵，經延時1～2秒后，能自動跳轉到逆變器工作狀態，但故障立即出現，由此可大致判斷出故障發生電路是：
(1)軟啟動控制電路有短路故障;
(2)功放板輸出電路有短路故障;鋁板點焊機
(3)以上兩部分都有短路故障。因為旁路輸出正常，基本上可排除微機、插座等外部設備短路的可能性。打開機殼，發現軟啟動密封膠已燒變形，把引出線剪斷后，用萬用表逐一測量軟啟動塊上每的一個元件，都已燒壞，換上一個新的軟啟動塊，接上電源，按ON開關，故障依舊，證明仍有短路故障存在。
關掉電源，用萬用表測量功放板輸出電路部分的二極管Q13、Q14、Q19、Q20都正常，測MOS大功率管(YTFP250)Q7、Q22、Q23也正常，測另一臂的MOS大功率管Q5、Q17、Q18，發現Q17與Q18的D極與S極之間的電阻為0Ω，Q5未發現異常。因Q17、Q18兩功率管的D極和S極是并聯的，故把Q17、Q18焊下來單獨測量，Q18正常，Q17的D極和S極確實已擊穿短路。
因市場上難買到YTFP250，查手冊得知IRFP250的參數與YTFP250幾乎一樣。用一只IRFP250換上后，再用萬用表測兩臂的在線電阻值相等，接上電源后開機，按ON開關，逆變器能工作，但輸出為230V左右，調節輸出微調整電位器VR3，使輸出為220V，用蠟或密封膠封住VR3，接上負載，開機后一切正常，故障排除。
UPS電源故障現象：一臺邁普1KVA在線式UPS電源，開機旁路工作正常，按ON開關，無反應，繼電器沒有閉合，逆變器不能工作。
UPS電源故障分析與維修：根據故障現象，大致可判斷故障在面板電路或繼電器電路。打開機殼，拆下面板，用萬用表先測量繼電器，正常。由于按ON開關不起作用，懷疑ON開關損壞，用萬用表紅、黑兩筆分別接在ON開關的兩端，按下ON開關，電阻為0Ω，證明ON開關是好的。
接上電源，用萬用表直流電壓檔分別測量ON開關的兩端對地直流電壓，發現一端有電壓，另一端無電壓，而無電壓端通過電阻R99與電阻R100相連接，再用萬用表分別測R99兩端對地電壓，一端有電壓，而與ON相連的一端無電壓。
關掉電源，測量R99在線電阻值為無窮大，而R99的電阻值應為100KΩ，換一只100KΩ的電阻，按上電源，按下ON開關，逆變器能工作，輸出有220V交流電壓，接上負載，能正常工作，故障排除。
