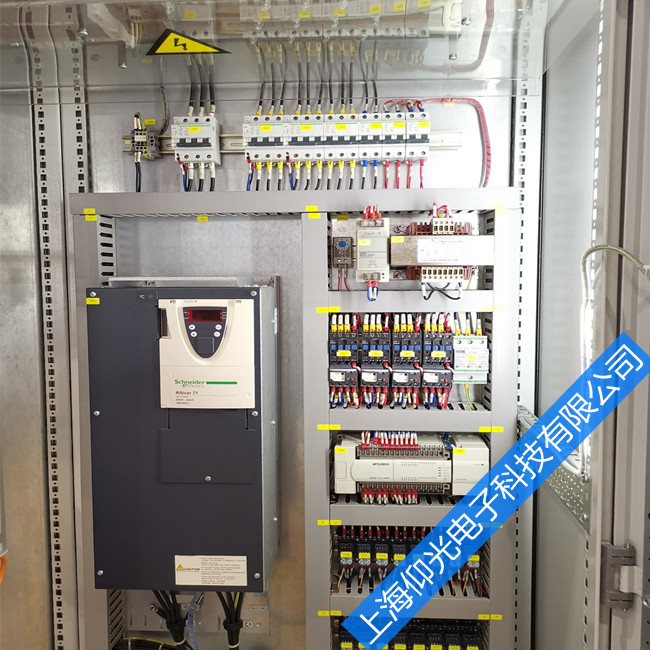

上海仰光電子變頻器技術服務中心最近收到ATV71HD75N4Z變頻器，客戶反映是該變頻器上電，有時候跳空開，有時候開機無輸出。
檢查過程：
將該變頻器拆開，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，顯示正常，變頻器運行一段時間，測量UVW端子，無輸出電壓。過一會變頻器前級空氣開關跳脫。
故障原因分析：
根據次故障，我們推測出現故障的原因可能有四種：
1、電解電容損壞。
2、逆變模塊損壞。
3、驅動卡損壞。
4、主回路連接不良。
首先，將變頻器全部拆下，靜態測試整流模塊，逆變模塊。同時進行觸發整流和逆變模塊，測試結果良好。排除逆變模塊損壞的可能。
第二，將電解電容拆下，檢查電容外觀，沒有破損的痕跡，也沒有電解液體外流現象。
然后進行充放電測試，電解電容性能良好。
第三，檢查結構件，處理結構件上腐蝕痕跡，然后發現結構件上很多地方被腐蝕，在連接P和P1出的銅牌片處，有明顯打火的痕跡，螺絲松動。因此，跳空卡就是連接件松動原因?qū)е隆?/span>
第四，將驅動卡拆下，單板測試，發現沒有輸出，因此，無輸出肯定是驅動卡損壞。
維修過程：
該變頻器全部清潔后，依次安裝整流模塊、逆變模塊、電容。然后連接件及修復后的驅動卡安裝，待整機安裝好后，測試，符合上電條件。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。
