海德漢系統報警維修;他的問題一般出現在伺服電源，伺服控制器及主機監測電路，我們最終發現是主機損壞，更換主機試機正常。海德漢(HEIDENHAIN)主軸驅動器維修缺陷事例
缺陷現象：某配套FANUC 6M的立式加工中心，在工件加工進程中，體系突然斷電，機床關機后，無法重新起動機床。
分析及處理進程：經檢查，該機床電源輸入單元的電源指示(PIL)與報警(ALM)燈一同亮。根據本章4.1.1節分析可知，電源指示(PIL)與報警(ALM)燈一同亮的原因是體系電源模塊存在報警。
丈量體系電源模塊(A14B-0061-B002)，發現輸出+5V、+15V、-15V、24V悉數為0V，且電源模塊的輸入熔斷器F11、F12熔斷，換上熔斷器后，丈量發現電源輸入存在短路現象。因此，初步判斷開關電源的一次側存在短路缺陷，必須根據原理圖，找出短路原因，打掃缺陷后才華起動機床。
海德漢數控機床系統報警維修:海德漢(HEIDENHAIN)、UM130D 海德漢系統報警8060故障維修
海德漢(HEIDENHAIN)主軸伺服驅動器UM130D的原理，
F11、F12：輸入熔斷器，主回路短路維護元件。
VSll：浪涌吸收器，用于吸收交流輸入側的瞬間高壓。
NFll：輸入濾波器，對輸入交流電源進行濾波。
DSll：單相全波整流橋，整流發作直流母線電壓。當輸入電壓為AC200V時，通過DSll整流以及C12、C13的濾波穩壓，可以在直流母線上獲得DC210~230V左右的直流電壓。
C12、C13(220μF/400V)：直流母線濾波電容。
R11(2Ω/20W)：與RYll常開觸點并聯，作為起動電流限流電阻，開機瞬間因?yàn)镽Yll觸點斷開，R11串聯接入直流母線主電路，束縛開關主電路的沖擊電流；+24V輸出正常后，RYll吸合，通過RYll常開觸點短接限流電阻。
SHll：調試、丈量用短接設定端子，通過斷開SHll可以使Q14、D24、Q15、D25與整流電路分別。
Q14、Q15：開關電源功率驅動管，作為開關電源主變壓器輸出驅動。
D24、D25：續流二極管，在驅動管Q14、Q15關斷時，對電源變壓器進行續流。
海德漢(HEIDENHAIN)主軸驅動器維修 海德漢系統報警8060故障維修

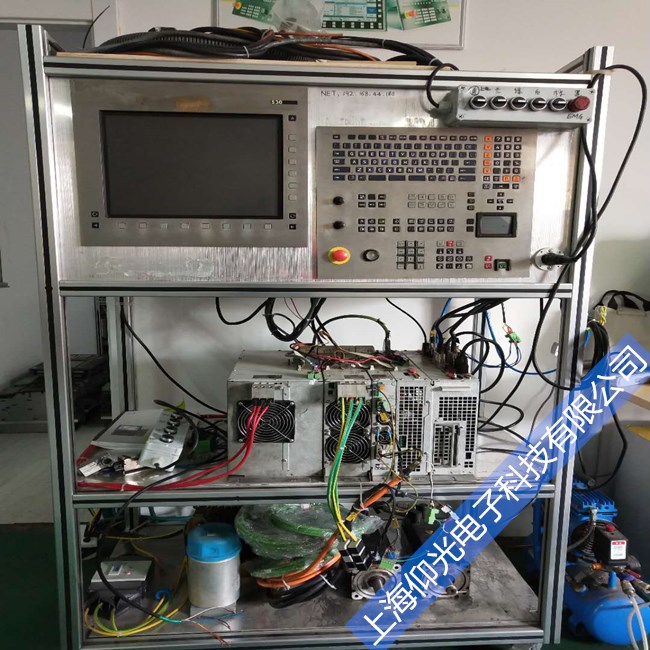

M11、T11、D11、C17(330μF/25V)：電源模塊輔佐電源操控及驅動環節。首要由集成電路PS01，以及輔佐開關電源驅動部分的輸出驅動、擴展環節的Q24、Q25、C14、C15、C16等元器件(圖中未畫出)組成，用于發作電源模塊用的DCl0V基準電壓與DCl5V輔佐操控電壓。海德漢(HEIDENHAIN)主軸驅動器維修也要有專業的測驗渠道，要不然維修好也是盲修，記住一定要有保障的維修公司，上海仰光電子科技有限公司專業從事各品牌數控系統維修維護，改造開發最關鍵我們有測試平臺。
