TC-29P100GJ
故障現象：三無，指示燈亮
故障分析：指示燈亮，說明副電源工作基本正常，開機時有繼電器合聲，證明電腦工作正常，故障應在電源、負載或保護電路上。

檢修：開機時測電源輸出后，繼電器應立即斷開，斷開主電源

          與負載，接入假負載，主電源輸出140V一直正常，測行負載明顯短路，再測行輸出變壓器輸出電壓對地電阻，發現200V對地短路，查為IC351（6腳）對地短路，換上新部件后一切正常。

維修總結：由于IC351短路，造成200V對地短路，使保護電路正常 動作而關機
1.溫度、冷卻水、輸入過壓指示燈亮：

1-1焊炬選擇開關設在空冷時，KUKA機器人保養，報警燈熄滅。

1冷卻水短缺，接入大于額定流量的冷卻水（0.71/min）
2贓物堵住流量開關和濾網，取出贓物，清理流量開關。
3流量開關引線斷線，造成流量開關不工作。

1-2卻使焊矩選擇開關設在空冷時，機器人伺服電機維修，報警燈仍不熄滅。

A）交流輸入電壓低于或高于額定電壓范圍。

B）超負載持續率使用，使溫度過高。打開焊機電源開關，等到溫度下降后再使用。

C）溫度繼電器（TH）引線斷線。

D）冷卻風扇不轉，或轉速太低。

E）通風口被覆蓋。

F）在JIGP板（ZUEPO997）上的緊急停止端子的短路線脫落。
2.輸出過壓：

2-1輸出電纜卷曲

A）拉直輸出電纜。

B）采用長度合適的電纜。
C）輸出電纜盤繞直徑應為大圓環。

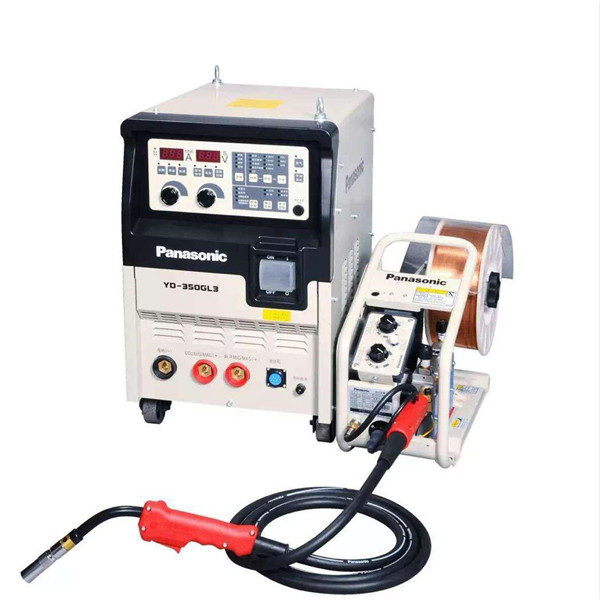

松下YD-350GL焊機維修檢測晶體管的集電極（C）和發射極（E）、二極管陰極和陽極是否有短路現象。為防止主回路的其他元件的損壞，應進行下面的檢測。
A）檢查主回路的其他元件，因損壞的元件可能不止兩個。
B）如果Q1、2損壞，那么P板ZUEP1220上的ZD1到ZD8有可能損壞。
C）如果Q3、4損壞，那么P板ZUEP1360上的ZD5到ZD12有可能損壞。
如果斷路器自動跳開，電源指示燈和異常指示燈都熄滅。在這種情況下，因為主回路中的元件可能損壞，應進行上面的全面檢測。

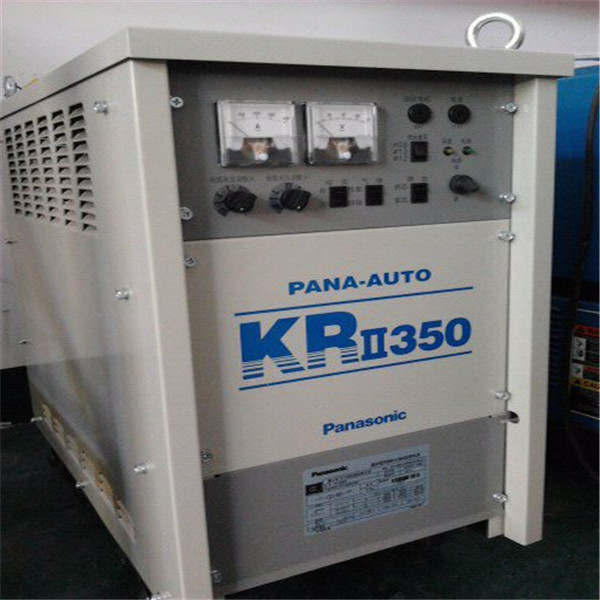

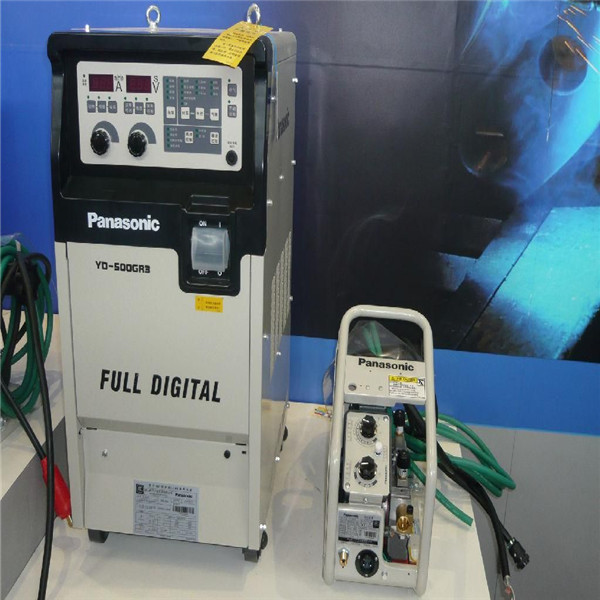

上海仰光電子科技有限公司除了松下YD-350GL焊機維修，還有維修以下的型號、松下焊機維修YD-350GR4、YD-350KR2焊機維修、松下焊機YD-280RK、YD-250RT焊機
YD-500GL維修、YD-200KR、YD-350FD、YD-350FR、YD-350FR2 、YD-350GP5、YD-350GS、YD-350RDYC-200BL3
