西門子G120變頻器出現無顯示故障時，可按以下步驟進行排查和維修：
一、初步檢查
-
電源確認
- 檢查主電源輸入（L1/L2/L3）是否正常，電壓是否在額定范圍內（如380V±15%）。
- 確認控制電源（如24V）是否供電，檢查斷路器、保險絲是否損壞。
- 觀察變頻器是否有異常響聲或燒焦氣味。
-
指示燈狀態
-
若所有指示燈均不亮，可能是電源板或控制單元（CU）故障。
-
若部分指示燈亮（如故障燈閃爍），需結合故障碼進一步分析。
-
二、控制單元（CU）檢查
-
控制單元復位
- 斷電后，按住控制單元上的復位按鈕（若有）約5秒，再重新上電。
- 嘗試恢復出廠設置（參數P0010=30，P0970=1）。
-
控制單元硬件故障
-
主板問題：檢查主板上的電容是否鼓包、漏液，芯片是否發熱或損壞。
-
接口松動：檢查控制單元與功率模塊的排線連接是否松動。
-
更換控制單元：若確認故障，需更換同型號的CU模塊（注意備份參數）。
-
三、顯示屏故障
-
顯示屏排線
- 斷電后重新插拔顯示屏排線，檢查是否有接觸不良或斷線。
- 部分機型（如G120C）顯示屏與操作面板集成，需整體更換。
-
背光故障
-
若屏幕有微弱顯示但背光不亮，可能是背光板或LED損壞，需更換顯示屏組件。
-
四、軟件與參數問題
-
固件升級
- 通過西門子調試軟件（如STARTER）檢查固件版本，嘗試升級至最新版本。
- 注意：升級前需確保電源穩定，避免中斷導致變磚。
-
參數復位
-
執行參數復位（P0010=30，P0970=1），排除參數錯誤導致的顯示異常。
-
五、其他可能原因
-
環境溫度過高
- 檢查散熱風扇是否運轉，清理進風口灰塵，確保工作溫度≤50℃。
- 過熱可能導致控制單元保護，間接引發顯示故障。
-
電磁干擾
-
檢查控制電纜是否與動力電纜分開布線，必要時增加屏蔽措施。
-
六、安全注意事項
-
斷電后需等待5分鐘以上，確保直流母線電容放電完畢（可通過萬用表測量確認）。
-
切勿帶電操作，避免觸電或損壞設備。
-
若無維修經驗，建議聯系西門子授權服務中心或專業工程師。
七、替代方案
-
臨時應急：若控制單元完全損壞，可嘗試更換同型號控制單元（需編程適配）。
-
升級設備：若維修成本過高，可考慮更換新一代變頻器（如G120C升級至G120X）。
通過以上步驟，可系統性定位并解決G120無顯示故障。若問題復雜，建議結合西門子官方文檔或尋求技術支持。

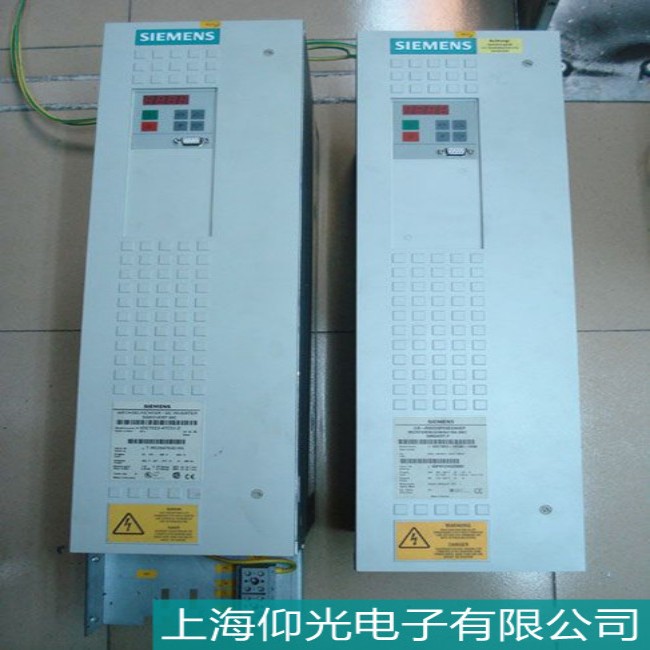

上海仰光電子維修西門子變頻器G120常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
