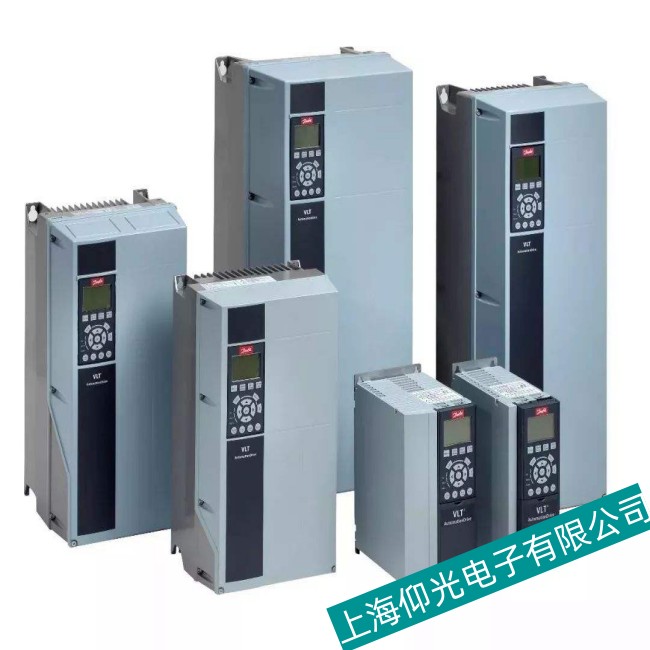

針對丹佛斯變頻器FC51P22KT4E20B1RBC顯示過電壓故障，以下是基于技術資料和維修案例整理的系統性解決方案：
一、核心故障原因
-
輸入電壓異常
- 電壓過高：電網電壓超出變頻器額定范圍（如FC51系列額定電壓通常為380V±15%），導致直流母線電壓飆升。
- 電壓波動：電網不穩定或瞬間脈沖觸發過壓保護。
-
減速與制動問題
- 減速時間過短：電機快速降速時產生回饋電壓，制動電阻或單元無法及時消耗能量。
- 制動電阻故障：電阻損壞（如阻值變大或斷路）或制動單元失效。
-
硬件故障
- 直流電壓檢測電路損壞：誤報過壓故障（需檢查分壓電阻、運放等元件）。
- 電容器老化：濾波電容失效導致電壓調節能力下降。
-
負載與環境因素
- 高慣性負載：快速停機時電機發電，提升母線電壓。
- 散熱不良：溫度過高影響元件性能，間接引發過壓。
二、分步維修指南
1. 輸入電源檢查
-
測量電源電壓：
- 使用萬用表測量三相輸入電壓，確認是否符合變頻器要求（如380V±15%）。
- 若電壓過高，需聯系電力部門調整或加裝穩壓裝置。
-
檢查電源線路：
- 確保電源線路連接牢固，無短路或斷路現象。
2. 減速與制動參數調整
-
延長減速時間：
- 通過操作面板或軟件調整減速時間參數（如P1121），避免電機回饋電壓過高。
-
檢查制動電阻：
- 測量制動電阻阻值，若異常（如開路或阻值變大），需更換電阻或制動單元。
3. 硬件檢查與更換
-
直流電壓檢測電路：
- 檢查分壓電阻、運放等元件是否損壞，修復或更換故障部件。
-
電容器檢查：
- 觀察電容是否漏液或鼓包，使用電容表測量容值和ESR，若異常則更換。
4. 負載與環境優化
-
調整負載特性：
- 避免高慣性負載快速停機，必要時加裝制動斬波器或啟動電容器。
-
清理散熱系統：
- 清除散熱片灰塵，檢查風扇是否正常運轉，確保散熱良好。
5. 參數復位與測試
-
恢復出廠設置：
- 通過操作面板或軟件重置參數，重新配置減速時間、制動電阻值等關鍵設置。
-
帶載測試：
- 進行空載和帶載測試，觀察直流母線電壓（P、N端）是否穩定在額定范圍內。
三、安全注意事項
- 斷電操作：維修前務必切斷主電源并確認無殘壓。
- 防護裝備：佩戴絕緣手套、護目鏡，避免觸電或元件損傷。
- 專業支持：復雜故障建議聯系丹佛斯授權服務商，避免二次損壞。
四、典型維修案例參考
-
過電壓報警案例：
- 故障現象：停機時報過電壓故障。
- 解決方案：延長減速時間（從2s調整為5s），更換損壞的制動電阻，故障消除。
-
電容器老化案例：
- 故障現象：運行中報過電壓故障，直流母線電壓波動大。
-
解決方案：更換濾波電容（400V/1000μF），電壓穩定，故障消失。
通過以上步驟，您可系統性定位并解決FC51P22KT4E20B1RBC的過電壓故障。若問題仍未解決，建議提供具體報警代碼或聯系丹佛斯技術支持進一步分析。
上海仰光電子維修丹佛斯變頻器FC51P22KT4E20B1RBC常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
