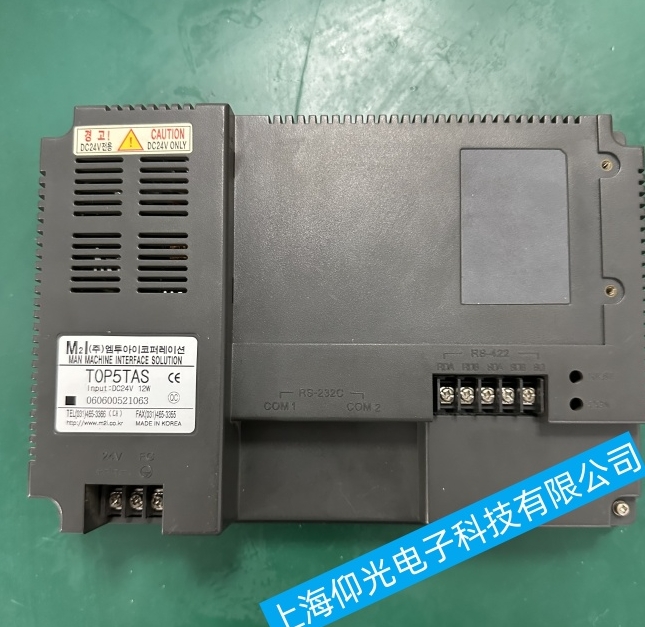

在船舶自動化控制系統中，瓦錫蘭觸摸屏作為人機交互的核心設備，其通訊電路的穩定性直接影響設備運行效率。當觸摸屏出現通訊中斷、數據傳輸異常或完全無響應時，通常與通訊電路的物理損壞、信號干擾或參數配置錯誤密切相關。本文結合實際維修案例，系統解析通訊電路損壞的排查流程與修復方法。

一、通訊電路損壞的典型表現
間歇性通訊中斷：觸摸屏與PLC或主機系統連接時斷時續，可能伴隨錯誤代碼提示。某遠洋貨輪曾出現此類故障，最終定位為通訊線纜接口氧化導致接觸不良。
完全無通訊：觸摸屏指示燈不亮或顯示“通訊失敗”，設備日志記錄串口錯誤。某漁船維修案例中，故障源于通訊模塊電源芯片擊穿。
數據傳輸錯誤：觸摸屏顯示亂碼或參數值異常波動，通常與信號干擾或協議不匹配有關。某工程船曾因變頻器電磁干擾導致觸摸屏數據跳變。
二、系統化排查四步法
物理層檢測
線纜檢查：使用萬用表測量通訊線電阻，確認無斷路或短路。某維修案例中，發現RS485線纜A/B線間絕緣電阻僅0.5MΩ，更換線纜后恢復通訊。
接口評估：檢查DB9或RJ45接口針腳是否彎曲，某船舶維修時發現TXD針腳斷裂，通過飛線修復。
電源驗證：測量通訊模塊供電電壓，確保在額定范圍內。某案例中5V電源跌落至3.2V，導致模塊工作異常。
信號層分析
示波器抓取：監測TX/RX信號波形，正常通訊時應呈現規則方波。某維修中捕獲到畸變波形，定位為光耦隔離芯片損壞。
終端電阻匹配：檢查CAN總線或RS485總線終端電阻是否為120Ω，某案例因電阻缺失導致信號反射干擾。
協議層驗證
參數比對：確認觸摸屏與PLC的波特率、數據位、停止位設置一致。某維修發現PLC設置為9600bps，而觸摸屏誤配為19200bps。
協議轉換器測試：若使用Modbus轉Profinet網關，需驗證協議轉換功能。某案例中網關固件版本過舊導致兼容性問題。
環境干擾排查
電磁屏蔽測試：在變頻器附近工作時，用頻譜分析儀檢測干擾頻段。某維修通過加裝磁環將干擾強度降低40dB。
接地系統檢查：測量設備接地電阻，確保小于4Ω。某案例因接地不良導致共模干擾超標。
三、瓦錫蘭觸摸屏維修案例與解決方案
案例1：某散貨船觸摸屏間歇性通訊中斷

故障現象：航行中觸摸屏每2小時斷開連接，重啟后恢復。
排查過程：通過紅外測溫儀發現通訊接口溫度達65℃，拆解后發現接口氧化層導致接觸電阻增大。
修復方案：清潔接口并涂抹導電膏，重新緊固螺絲后故障消除。
案例2：某拖輪觸摸屏完全無通訊

故障現象：上電后觸摸屏無顯示，設備日志記錄“COM2端口未響應”。
排查過程：檢測發現通訊模塊供電芯片輸出電壓為0V，進一步檢查發現保險絲熔斷。
修復方案：更換保險絲并升級電源芯片散熱設計，增加導熱硅脂墊片。
四、預防性維護建議
定期清潔：每季度用無塵布擦拭通訊接口，避免氧化腐蝕。
線纜管理：采用屏蔽雙絞線并遠離動力電纜，彎曲半徑不小于線徑6倍。
參數備份：修改通訊參數前備份原始配置，某維修案例因誤刪參數導致系統癱瘓。
環境監控：在控制柜內安裝溫濕度傳感器，確保環境溫度低于55℃、濕度低于85%RH。
通過系統化的排查流程與預防性維護，可顯著降低瓦錫蘭觸摸屏通訊電路故障率。實際維修中需結合具體船型、設備型號及使用環境制定針對性方案，對于復雜故障建議聯系專業維修團隊進行深度檢測。
